| مكان المنشأ: | انهوى ، الصين |
|---|---|
| اسم العلامة التجارية: | JP SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | MFE2 |
| الحد الأدنى لكمية: | 1000 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة القياسية |
| وقت التسليم: | 2 أسابيع |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 200 مليون في السنة |
| مقاومة: | 0.3KΩ ~ 2000KΩ | قيمة بيتا: | 2500 كلفن ~ 4500 كلفن |
|---|---|---|---|
| نطاق الحرارة الشغالة: | -20 ℃ ~ 105 ℃ | طلب: | الأجهزة والسيارات والمعدات وما إلى ذلك |
| تصنيع المعدات الأصلية / التصميم: | متوفرة | شحن: | عن طريق الجو ، عن طريق البحر ، |
| التخصيص: | متوفرة | إصدار الشهادات: | ISO9001 |
| إبراز: | مستشعر درجة حرارة نوع المسبار NTC,مستشعر درجة الحرارة من نوع مجس 2000K,مستشعر مسبار 0.3K ntc |
||

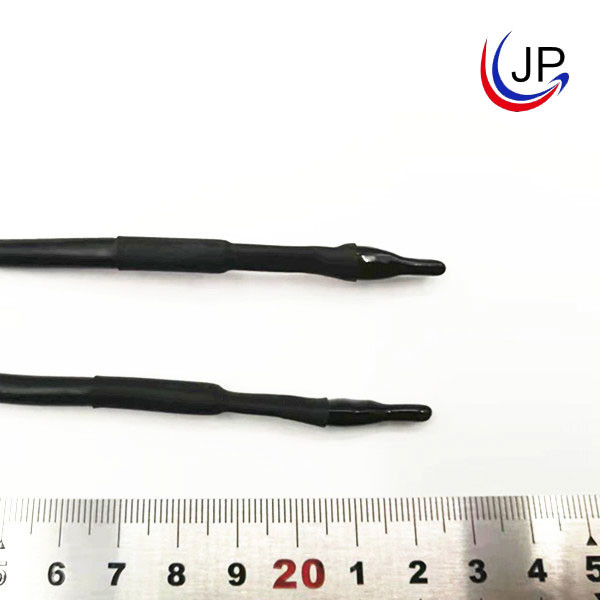

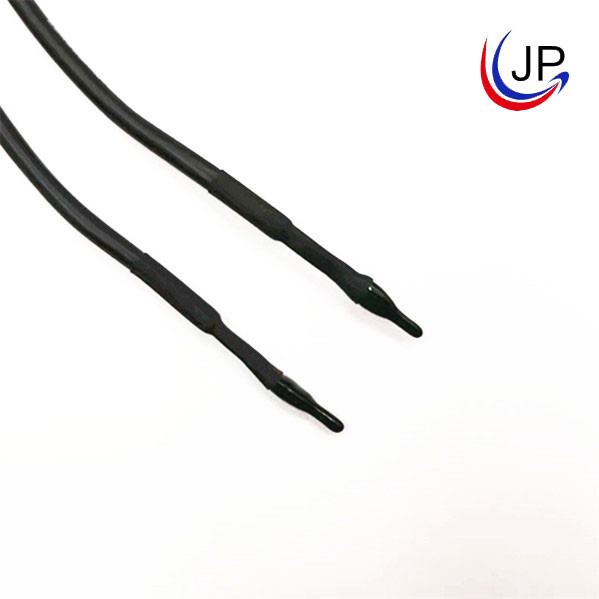

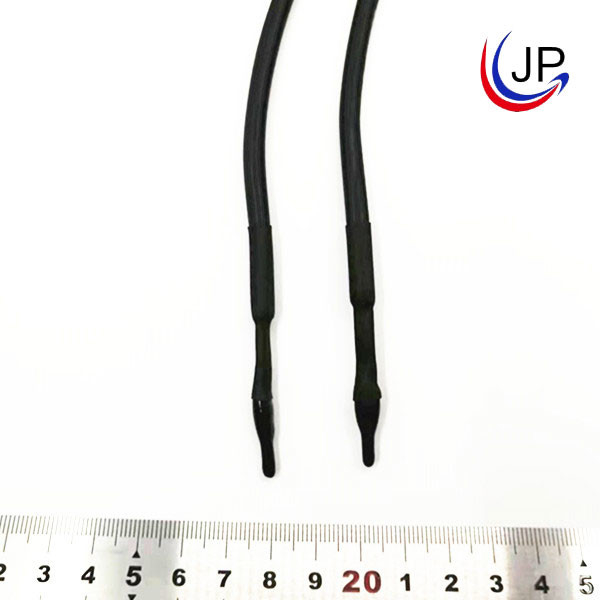

مستشعر درجة حرارة المسبار MFE2 الايبوكسي NTC لأجهزة السيارات ومعدات السيارات
مقدمة مختصرة:
يتكون من السلك المعزول (سلك PVC ، سلك معزول XLPE) ، رقاقة NTC ، وراتنج الإيبوكسي.يتراوح نطاق قيمة المقاومة الاختيارية من 0.3kΩ إلى 2000kΩ ، ونطاق قيمة بيتا من 2500K إلى 4500K.
سمات:
يتوافق مع معيار RoHS
سلسلة أسلاك الرصاص المعزولة PVC نطاق درجة حرارة التشغيل: -20 ~ 105 ℃
استقرار وموثوقية جيدة
سهل التركيب والتشغيل حيث يمكن عمل الختم وفقًا للبيئة
يمكن أن يعكس الاختبار الدقيق تغير درجة الحرارة بدقة.
طلب:
الأجهزة والسيارات والمعدات وما إلى ذلك
الهيكل والأبعاد: (الوحدة: مم)
| رقم. | اسم | مواصفات المواد | الكمية. | ملاحظات |
| 1 | رقاقة | رقاقة NTC | 1 | / |
| 2 | التغليف | راتنجات الايبوكسي + أنبوب قابل للتقلص بالحرارة + PVC | 1 | / |
| 3 | كابل | UL2651 22AWG | 2 | / |
المواصفات الكهربائية:
| Rec.عند 25 ℃ (kΩ) | قيمة بيتا | (في الهواء) Pmax (ميغاواط) | δ (ميغاواط / ℃) | ثابت الوقت الحراري τ (ثانية) | نطاق درجة حرارة التشغيل TL-TH (℃) | الطول الاجمالي L (مم) |
| 1 | ب ٢٥/٨٥ = ٣٤٣٥ | حوالي 60 | / | / | -20 ℃ ~ 105 ℃ (سلك PVC) & -40 ℃ ~ 125 ℃ (سلك تفلون أو XLPE) | 100 ~ 5000 |
| 1.5 | ب 25/50 = 3850 | |||||
| 1.5 | ب 25/50 = 3935 | |||||
| 2 | ب 25/85 = 3550 | |||||
| 2 | ب 25/85 = 3935 | |||||
| 2.08 | ب ٢٥/٨٥ = ٣٥٨٠ | |||||
| 2.2 | ب 25/50 = 3935 | |||||
| 3 | ب 25/50 = 3950 | |||||
| 5 | ب 25/50 = 3470 | |||||
| 5 | ب 25/50 = 3950 | |||||
| 8 | ب 25/100 = 3988 | |||||
| 10 | ب ٢٥/٨٥ = ٣٤٣٥ | |||||
| 10 | ب 25/50 = 3470 | |||||
| 10 | ب 25/50 = 3935 | |||||
| 10 | ب 25/50 = 3950 | |||||
| 20 | ب 25/50 = 3950 | |||||
| 47 | ب 25/50 = 3950 | |||||
| 50 | ب 25/50 = 3950 | |||||
| 50 | ب 25/50 = 4200 | |||||
| 100 | ب 25/50 = 4200 | |||||
| 200 | ب 25/50 = 4200 | |||||
| 500 | ب 25/50 = 4450 | |||||
| 1000 | ب 25/85 = 4600 |
التعبئة القياسية (التعبئة الداخلية): 1 قطعة ~ 100 قطعة / بوليباغ
إشعار العملية:
1. التطبيق: قياس درجة الحرارة والتحكم ；
2. يتم التحكم في التيار المتدفق عبر NTC ضمن نطاق Pmax لتجنب خطأ القياس الناجم عن التسخين الذاتي للمكون.
3. تجنب الصدمة الحرارية المفرطة ، يجب أن تضرب ضربة الهواء الساخن على الأقل 30 مم إلى المسبار في حالة الحاجة إلى توصيل أنبوب حماية من الانكماش الحراري.
4. درجة حرارة التخزين -10 40 ℃ ، ≤ 75٪ RH ； تجنب الغاز المسببة للتآكل والبيئة المضاءة بنور الشمس ؛بعد فتح العبوة ، يجب إغلاقها مرة أخرى.
5. وفقًا لهيكل الثرمستور NTC للطلاء الزجاجي ، عند تثبيت المستخدم النهائي ، لتجنب تعرض رأس الايبوكسي لقوة شد كبيرة وقوة الانحناء من سلك الرصاص ، يجب التحكم في سلك الرصاص عند الانحناء نقطة أو نقطة قوة على سلك الرصاص 6 مم أو أقل أسفل رأس الختم.حتى لا تؤذي الشريحة ، مقاومة الانجراف وحتى الدائرة المفتوحة ، خاصة عند تسخين المكون.
