| مكان المنشأ: | خفي ، آنهوي ، الصين |
|---|---|
| اسم العلامة التجارية: | Jingpu Brand |
| إصدار الشهادات: | CE,ROHS,ISO9001,ISO13485,UL |
| رقم الموديل: | طابعة متعددة الوظائف |
| الحد الأدنى لكمية: | 1000 |
| الأسعار: | USD 0.1-5 /PCS |
| تفاصيل التغليف: | التعبئة الكرتون |
| وقت التسليم: | 2-7 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 200 مليون في السنة |
| طريقة التثبيت: | إدخال | طريقة الاستشعار: | المقاومة |
|---|---|---|---|
| نوع إشارة الإخراج: | نوع التناظرية | مواد: | سيراميك |
| قياس العازل: | درجة الحرارة | كود IP: | IP64 |
| حزمة النقل: | التعبئة الكرتون | مظهر: | أسود |
| ضمان: | سنتان | خدمة ما بعد البيع: | تاكيد الجودة |
| رقاقة: | NTC الثرمستور | التخصيص: | نعم |
| درجة حرارة التشغيل: | -40 ℃ ~ 150 ℃ | قيمة المقاومة: | العادة |
| قيمة ب: | العادة | شحن: | الشحن الجوي أو السريع |
| الأسلاك: | بولي كلوريد الفينيل ، تفلون ، عزل المينا | عينة مجانية: | نعم |
| إبراز: | مستشعر درجة حرارة بطارية Ev,مستشعر درجة حرارة أسود NTC |
||
مستشعر درجة حرارة البطارية EV لأغطية البطارية وتوزيع الطاقة
تعليمات موجزة:
العنصر هو مستشعر درجة حرارة بطارية EV.إنها مناسبة لقياس درجة حرارة السطح.يتضمن التطبيق النموذجي نظام التحكم في البطارية في سيارة EV.يتكون مستشعر درجة حرارة بطارية EV من الثرمستور رقاقة NTC مركب في علامة العيينة (حلقة حلقة) ، مع سلك مرن معزول (سلك معزول XLPE UL4411 125 ℃ & UL4413 150) ومحطات.قيمة مقاومة قياسية واحدة وقيمة بيتا: R25 ℃ = 10kΩ و B25 / 85 = 3435k.
سمات:
الامتثال لمعيار ROHS
نطاق درجة حرارة التشغيل: -40 ℃ ~ 125 ℃ (UL4411 22AWG)
نطاق درجة حرارة التشغيل: -40 درجة مئوية ~ 150 درجة مئوية (UL4413 22AWG)
استقرار جيد وطويل الأمد
عنصر الاستشعار معزول كهربائيا من العلامة
فتحات لتناسب أحجام البراغي M3 و M4 / M5
طلب:
قضبان الحافلات EV / HEV
أغطية البطارية
توزيع الطاقة
الهيكل والأبعاد:
المعلمات التفصيلية:
| Rec.عند 25 ℃ (kΩ) | قيمة بيتا | (في الهواء) Pmax (ميغاواط) | δ (ميغاواط / ℃) | ثابت الوقت الحراري τ (ثانية) | نطاق درجة حرارة التشغيل TL-TH (℃) | الطول الاجمالي L (مم) |
| 1 | ب ٢٥/٨٥ = ٣٤٣٥ | حوالي 60 | / | / | -40 ℃ ~ 150 ℃ | 500 ~ 2000 |
| 1.5 | ب 25/50 = 3850 | |||||
| 1.5 | ب 25/50 = 3935 | |||||
| 2 | ب 25/85 = 3550 | |||||
| 2 | ب 25/85 = 3935 | |||||
| 2.08 | ب ٢٥/٨٥ = ٣٥٨٠ | |||||
| 2.2 | ب 25/50 = 3935 | |||||
| 3 | ب 25/50 = 3950 | |||||
| 5 | ب 25/50 = 3470 | |||||
| 5 | ب 25/50 = 3950 | |||||
| 8 | ب 25/100 = 3988 | |||||
| 10 | ب ٢٥/٨٥ = ٣٤٣٥ | |||||
| 10 | ب 25/50 = 3470 | |||||
| 10 | ب 25/50 = 3935 | |||||
| 10 | ب 25/50 = 3950 | |||||
| 20 | ب 25/50 = 3950 | |||||
| 47 | ب 25/50 = 3950 | |||||
| 50 | ب 25/50 = 3950 | |||||
| 50 | ب 25/50 = 4200 | |||||
| 100 | ب 25/50 = 4200 | |||||
| 200 | ب 25/50 = 4200 | |||||
| 500 | ب 25/50 = 4450 | |||||
| 1000 | ب 25/85 = 4600 |

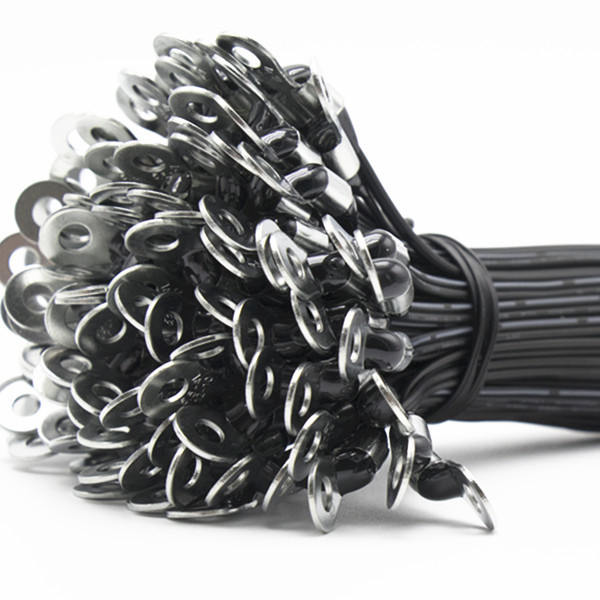

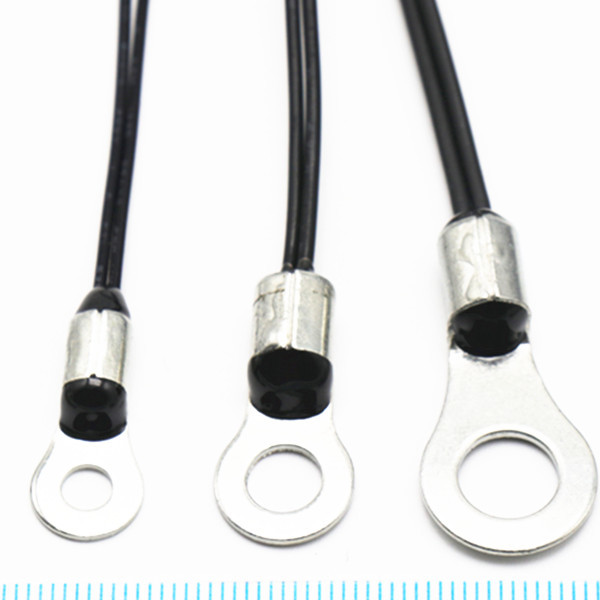

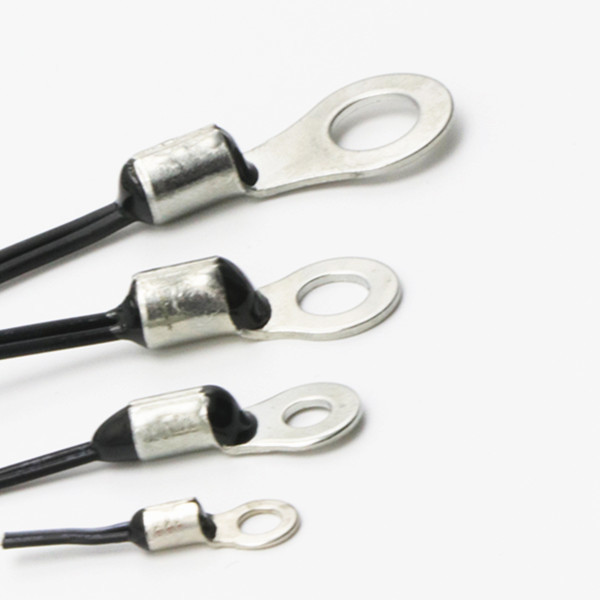

صورة المنتج:
التعبئة القياسية (التعبئة الداخلية): 1 قطعة ~ 100 قطعة / بوليباغ
إشعار العملية
1.التطبيق: قياس درجة الحرارة والتحكم فيها ；
2.يتم التحكم في التيار المتدفق عبر NTC ضمن نطاق Pmax لتجنب خطأ القياس الناجم عن التسخين الذاتي للمكون.
3.تجنب الصدمة الحرارية المفرطة ، يجب أن تضرب ضربة الهواء الساخن 30 مم على الأقل إلى المسبار في حالة الحاجة إلى توصيل أنبوب الحماية من الانكماش الحراري.
4.درجة حرارة التخزين -10 40 ℃ ، ≤ 75٪ RH ； تجنبها في بيئة غازات تآكل وبيئة مضاءة بنور الشمس ؛بعد فتح العبوة ، يجب إغلاقها مرة أخرى.
5. وفقًا لهيكل الثرمستور NTC المطلي بالزجاج ، عند تثبيت المستخدم النهائي ، لتجنب تعرض رأس الإيبوكسي لقوة شد كبيرة وقوة الانحناء من سلك الرصاص ، يجب التحكم في سلك الرصاص عند نقطة الانحناء أو نقطة قوة على سلك من الرصاص 6 مم أو أقل أسفل رأس الختم. حتى لا تؤذي الشريحة ، مما يؤدي إلى انجراف المقاومة وحتى الدائرة المفتوحة ، بشكل خاص عند تسخين المكون.
