| مكان المنشأ: | خفي ، آنهوي ، الصين |
|---|---|
| اسم العلامة التجارية: | Jingpu Brand |
| إصدار الشهادات: | CE,ROHS,ISO |
| رقم الموديل: | MF5A-1 |
| الحد الأدنى لكمية: | 1000 |
| الأسعار: | USD 0.1-5 /PCS |
| تفاصيل التغليف: | التعبئة الكرتون |
| وقت التسليم: | 2-7 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 200 مليون في السنة |
| طريقة التثبيت: | إدخال | طريقة الاستشعار: | المقاومة |
|---|---|---|---|
| نوع إشارة الإخراج: | نوع التناظرية | مواد: | سيراميك |
| قياس العازل: | درجة الحرارة | كود IP: | IP64 |
| حزمة النقل: | التعبئة الكرتون | مظهر: | أسود |
| ضمان: | سنتان | خدمة ما بعد البيع: | تاكيد الجودة |
| التخصيص: | نعم | درجة حرارة التشغيل: | -40 ℃ ~ 125 ℃ |
| قيمة المقاومة: | العادة | قيمة ب: | العادة |
| شحن: | الشحن الجوي أو السريع | الأسلاك: | بولي كلوريد الفينيل ، تفلون ، عزل المينا |
| إبراز: | UAV Ntc الثرمستور 10k,مركبة جوية بدون طيار Ntc Thermistor 10k,Ntc Thermistor 3435k |
||

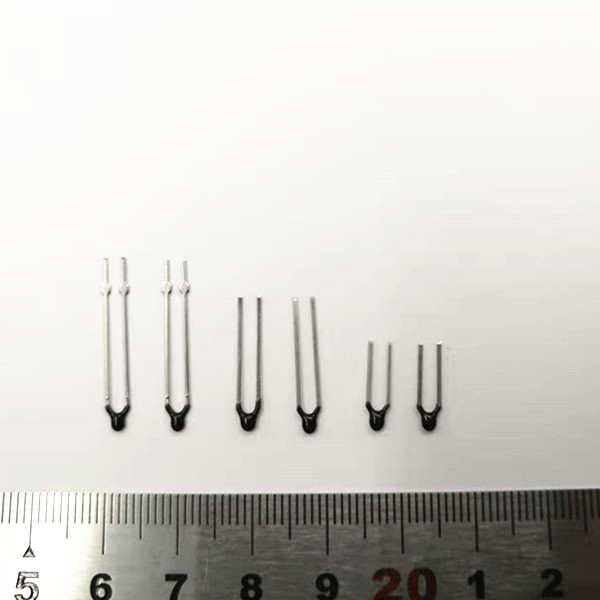

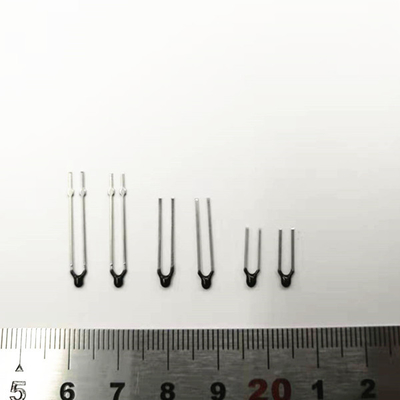

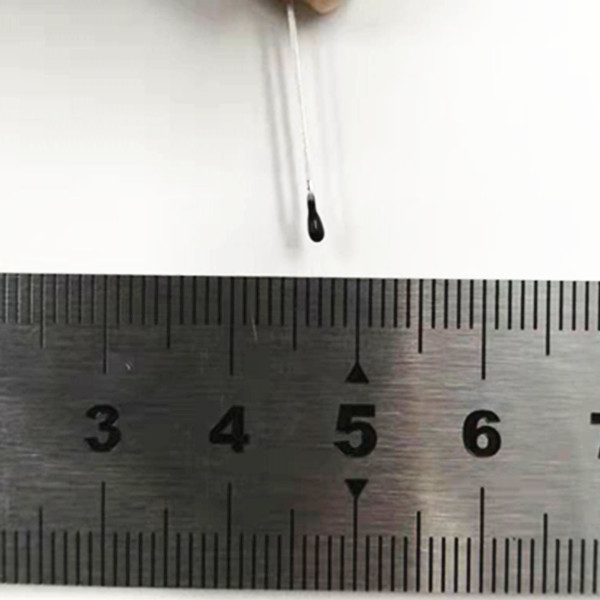

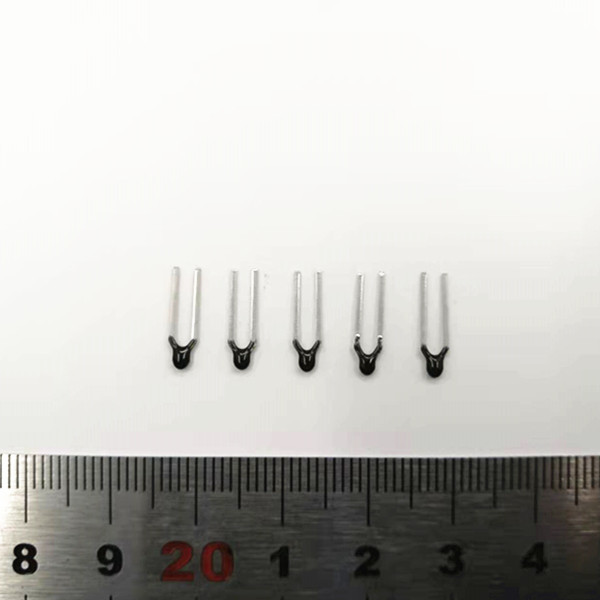

Ntc الثرمستور للمركبات الجوية غير المأهولة أو الطائرات بدون طيار 10k 3435k
ملاحظة موجزة:
يتم إنتاج الثرمستور NTC المطلي بالإيبوكسي MF5A-1 (للطائرات بدون طيار) بواسطة Hefei Jingpu Sensor Technology Co.، LTD.يتكون من أسلاك فولاذية مغطاة بالنحاس ورقاقة NTC ملحومة وراتنج إيبوكسي.ميزات المستشعر: بسيط ، عملي ، دقة عالية.تتراوح المقاومة الاختيارية من 0.3 كيلو أوم إلى 2000 كيلو أوم ، وتتراوح بيتا من 2500 كيلو إلى 4500 كيلو.يتم استخدام الثرمستورات NTC المطلية بالإيبوكسي على نطاق واسع في الأجهزة المنزلية ، والسيارات ، والمعدات الطبية ، والأدوات الكهربائية ، وأكثر من ذلك.
سمات:
• الامتثال لمعيار ROHS
• R25 = 10KΩ ± 5٪ ، B25 / 85 = 3435 كيلو ± 2٪
• نطاق درجة حرارة التشغيل: -40 درجة مئوية ~ 125 درجة مئوية
•رفيع
طلب:
• للطائرات بدون طيار (مركبة جوية بدون طيار)
الهيكل والأبعاد: (الوحدة: مم)
| حجم المسبار | إل | L1 | د | ح | د 1 |
| 2.6*17.5مم | 17.5 ± 1 | 3 ± 1 | مaxφ3.0 | 2.5 | 10 |
| 2.6*19مم | 19± 1 | 3 ± 1 | |||
| 2.6*23مم | 23± 1 | 3 ± 1 | |||
| 2.6*26مم | 25± 1 | 3 ± 1 |
المعلمة المرجعية:
| مواصفات المنتج | Rec.في T.℃ (KΩ) | قيمة بيتا | (في الهواء) Pmax(ميغاواط) |
δ (ميغاواط /℃) |
ثابت الوقت الحراري τ(ثانية.) | نطاق درجة حرارة التشغيل TL-TH (℃) | الطول الاجمالي L (مم) |
| A1B212□4200 أ□□□□إل 19 | R62 = 20.92 | ب25/85=4200 | حوالي 3.5 | حوالي 0.7 | ماكس 5.0 | -40 ~ 125 | 19 |
| A1A104□4132 ب□□□□إل 17 | 100 | ب25/85=4132 | 17 | ||||
| A1C104□4132 ب□□□□L23 | 100 | ب25/85=4132 | 23 | ||||
| A1B332□3970F□□□□إل 25 | ص100 = 3.3 | ب25/50=3970 | 26 | ||||
رسم المنتج:
التعبئة القياسية (التعبئة الداخلية): 500 قطعة / بوليباغ
إشعار العملية
1.التطبيق: قياس درجة الحرارة والتحكم فيها ；
2.يتم التحكم في التيار المتدفق عبر NTC ضمن نطاق Pmax لتجنب خطأ القياس الناجم عن التسخين الذاتي للمكون.
3.تجنب الصدمة الحرارية المفرطة ، يجب أن تضرب ضربة الهواء الساخن 30 مم على الأقل إلى المسبار في حالة الحاجة إلى توصيل أنبوب الحماية من الانكماش الحراري.
4.درجة حرارة التخزين -10 40 ℃ ، ≤ 75٪ RH ； تجنبها في بيئة غازات تآكل وبيئة مضاءة بنور الشمس ؛بعد فتح العبوة ، يجب إغلاقها مرة أخرى.
5. وفقًا لهيكل الثرمستور NTC المطلي بالزجاج ، عند تثبيت المستخدم النهائي ، لتجنب تعرض رأس الإيبوكسي لقوة شد كبيرة وقوة الانحناء من سلك الرصاص ، يجب التحكم في سلك الرصاص عند نقطة الانحناء أو نقطة قوة على سلك من الرصاص 6 مم أو أقل تحت رأس الختم حتى لا تؤذي الشريحة ، مما يؤدي إلى انجراف المقاومة وحتى الدائرة المفتوحة ، خاصة عند تسخين المكون.
