| مكان المنشأ: | خفي ، آنهوي ، الصين |
|---|---|
| اسم العلامة التجارية: | Jingpu Brand |
| إصدار الشهادات: | CE,ROHS,ISO9001,ISO13485,UL |
| رقم الموديل: | MF5A-6 |
| الحد الأدنى لكمية: | 1000 |
| الأسعار: | USD 0.1-5 /PCS |
| تفاصيل التغليف: | التعبئة الكرتون |
| وقت التسليم: | 2-7 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 200 مليون في السنة |
| طريقة التثبيت: | إدخال | طريقة الاستشعار: | المقاومة |
|---|---|---|---|
| نوع إشارة الإخراج: | نوع التناظرية | مواد: | سيراميك |
| قياس العازل: | درجة الحرارة | كود IP: | IP64 |
| حزمة النقل: | التعبئة الكرتون | مظهر: | الأصفر |
| ضمان: | سنتان | خدمة ما بعد البيع: | تاكيد الجودة |
| رقاقة: | NTC الثرمستور | التخصيص: | نعم |
| درجة حرارة التشغيل: | درجة حرارة عادية أو منخفضة | قيمة المقاومة: | العادة |
| قيمة ب: | العادة | شحن: | الشحن الجوي أو السريع |
| الأسلاك: | بولي كلوريد الفينيل ، تفلون ، عزل المينا | عينة مجانية: | نعم |
| إبراز: | مستشعر درجة حرارة IP64 Ntc,مستشعر درجة حرارة Ntc من نوع الفيلم,مستشعر درجة حرارة Ntc Thermistor 4.5 مم |
||
نوع الفيلم Ntc Thermistor Temp Sensor للكمبيوتر والطابعة 4.5 مم 25 مم
تعليمات موجزة:
الثرمستور ذو الأغشية الرقيقة هو نوع من أجهزة استشعار درجة الحرارة التي تحافظ على الخصائص الأصلية للنعومة والتشوه ، وتجمع بين مستشعر درجة الحرارة مع مواد مختلفة من الركائز المرنة وفقًا لبيئات الاستخدام المختلفة (مثل مراقبة صحة المفتاح الطبي ، والرياضة ، والاتصالات ، والفضاء ، والنار الحماية وغيرها من المجالات).
يبلغ عرض الثرمستور NTC من نوع الفيلم MF5A-6 4.5 مم ، والطول الإجمالي 25 مم ، والسماكة الإجمالية للمنتج بحد أقصى 0.6 مم.معلمات المقاومة لهذا الحجم هي 10KΩ3435K ، 10K3977K.
سمات:
1. مناسبة للمساحات الضيقة
2. وقت استجابة سريع
3. مرونة ولحام سهل
4. طلاء الفيلم ، عزل ممتاز ومقاومة للحرارة
5. حساسة للبيئة
6. طول الخيار: يمكن إضافة 25mm تمديد الحبل
7. ارتفاع الاستقرار
8. الامتثال لتوجيهات RoHS REACH
9. نطاق درجة حرارة التشغيل: -40 ℃ ~ 100 ℃
10. قيم المقاومة البديلة متاحة للدقة: ± 1٪ ، ± 2٪ ، ± 3٪ ، ± 5٪
طلب:
الأجهزة المنزلية ، الكمبيوتر ، الطابعة ، حزمة البطارية
رمز رقم الجزء:
الهيكل والأبعاد:
المواصفات الكهربائية:
| مواصفات المنتج | Rec.at 25 ℃ (KΩ) | قيمة بيتا | (في الهواء) Pmax(ميغاواط) |
δ (ميغاواط /℃) |
ثابت الوقت الحراري τ(ثانية.) | نطاق درجة حرارة التشغيل TL-TH (℃) | الطول الاجمالي L (مم) |
| A6A103□3435 ب□□□□ | 10 | ب25/85= 3435 | حوالي 3.5 | حوالي 0.7 | ماكس 5.0 | -40 ~ 100 | 25 ~ 50 |
| A6A103□3977 ب□□□□ | 10 | ب25/85= 3977 | 25 ~ 50 | ||||
| A6B203□3972 ب□□□□ | 20 | ب25/85= 3972 | 25 ~ 50 | ||||
| A6B104□3435 ب□□□□ | 100 | ب25/50= 3950 | 25 ~ 50 | ||||

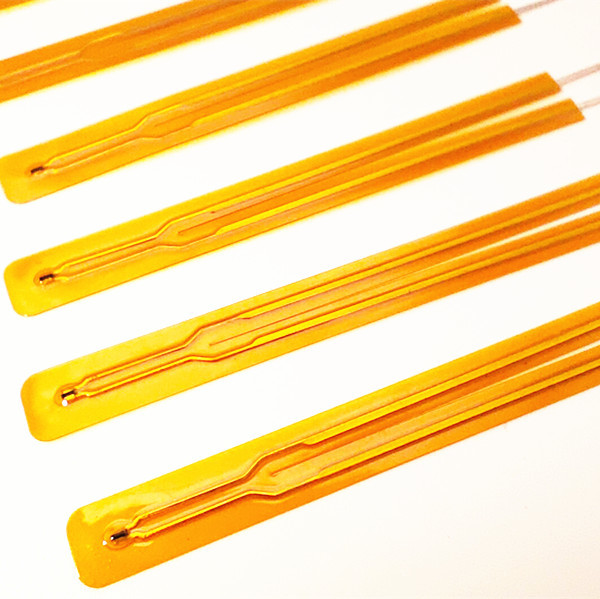

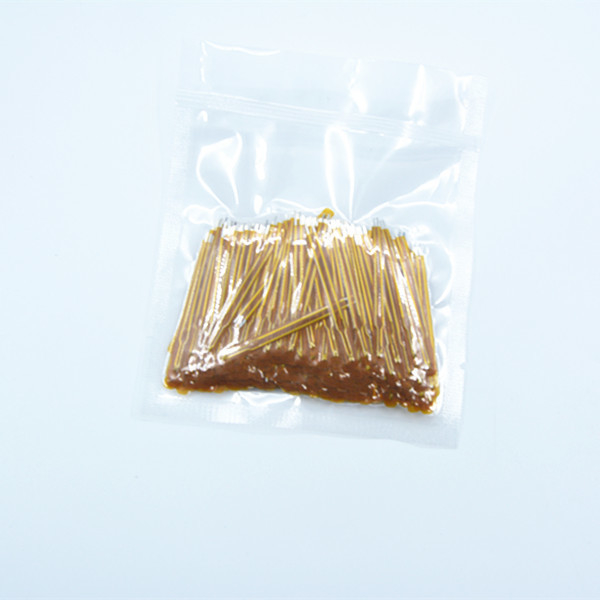

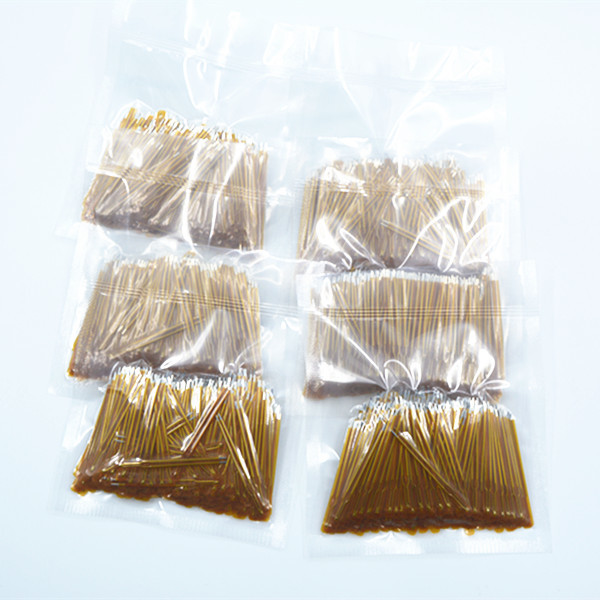

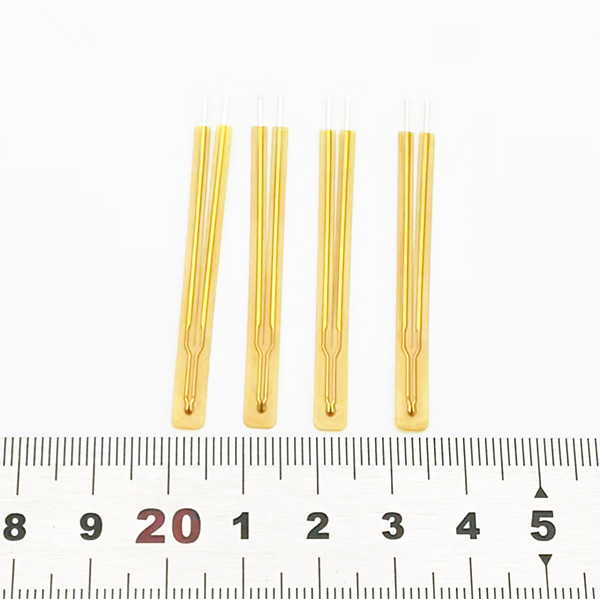

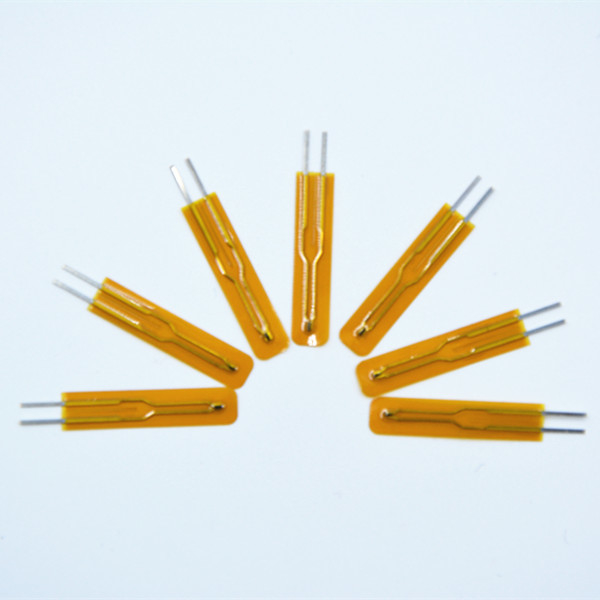

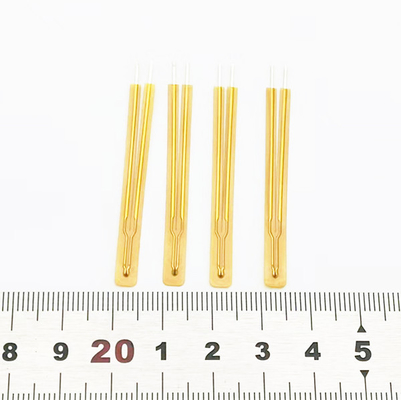

صورة المنتج / الصور:
ملاحظات لاستخدام المنتج:
1: لا تنحني إطار سلك المقاومة حسب الرغبة لتجنب سقوط الرقاقة وإطار السلك والتسبب في ضعف قيمة المقاومة
2: يجب ألا تتجاوز درجة حرارة اللحام 300 درجة مئوية ، ويجب ألا يتجاوز وقت اللحام 0.5 ثانية
3: استخدم مسدس حراري لغلاف الانكماش الحراري.يجب التحكم في درجة حرارة مسدس الهواء عند حوالي 120 درجة مئوية
4: استخدام مكواة لحام بدرجة حرارة ثابتة عند اللحام ، رأس الحديد مسطح ، يد واحدة مع المقاومة ، ومن ناحية أخرى بسلك اللحام باللمس ، يمكن أن يحسن كفاءة الإنتاج ويقصر وقت اللحام
5: نصيحة خاصة: من فضلك لا تلمس الشريحة
