| مكان المنشأ: | انهوى ، الصين |
|---|---|
| اسم العلامة التجارية: | JP SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | MF5A-1 |
| الحد الأدنى لكمية: | 5000 قطعة |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة الكرتون |
| وقت التسليم: | 2 أسابيع |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 200 مليون في السنة |
| مقاومة: | 0.3KΩ ~ 2000KΩ | قيمة بيتا: | 2500 كلفن ~ 4500 كلفن |
|---|---|---|---|
| R25: | 10KΩ ± 5٪ | ب 25/85: | 3435 كيلو ± 2٪ |
| نطاق الحرارة الشغالة: | -40 ℃ ~ 125 ℃ | OEM / ODM: | متوفرة |
| طلب: | للطائرات بدون طيار مركبة جوية بدون طيار） | شحن: | الشحن الجوي ، الشحن البحري ، السريع |
| تسليط الضوء: | B25 / 85 Epoxy Thermistor,R25 Epoxy Thermistor,مستشعر حراري 10K ntc |
||

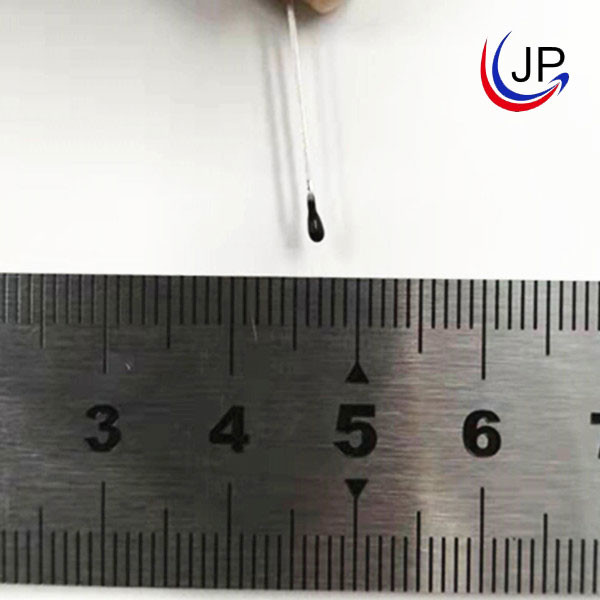

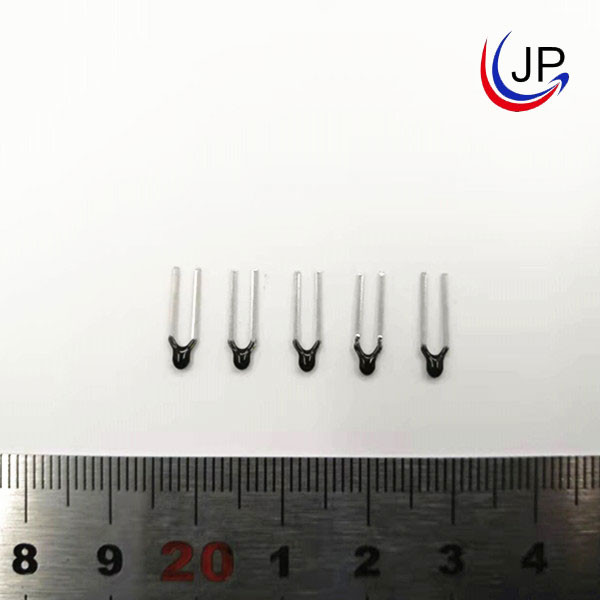

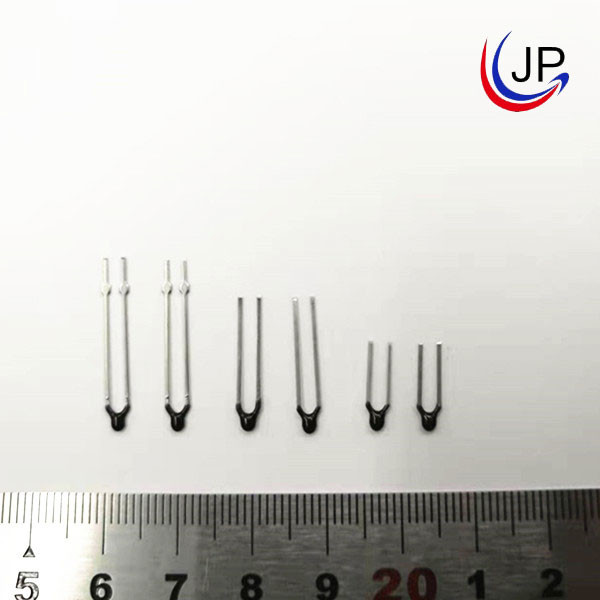

R25 10K B25 / 85 3435k NTC الايبوكسي الثرمستور للطائرات بدون طيار
مقدمة مختصرة:
MF5A-1 (للمركبة الجوية بدون طيار) سلسلة NTC Thermistor المغلفة بالإيبوكسي يتم تصنيعها من Hefei Jingpu Sensor Technology Co.ميزة المستشعر: بسيطة وعملية ودقة عالية.تتراوح قيمة المقاومة الاختيارية من 0.3kΩ إلى 2000kΩ ، وتتراوح قيمة بيتا من 2500K إلى 4500K.يتم تطبيق ثيرمستورات NTC المطلية بالإيبوكسي على نطاق واسع للأجهزة المنزلية والسيارات والمعدات الطبية والأدوات الكهربائية وما إلى ذلك.
سمات:
• الامتثال لمعيار RoHS
• R25 = 10KΩ ± 5٪ ، B25 / 85 = 3435 كيلو ± 2٪
• نطاق درجة حرارة التشغيل: -40 درجة مئوية ~ 125 درجة مئوية
• سمك النحافة
طلب:
• للطائرات بدون طيار (مركبة جوية بدون طيار)
الهيكل والأبعاد:(وحدة:مم)
| 1 | رقاقة | رقاقة NTC | 1 | / |
| 2 | التغليف | راتنجات الايبوكسي | 1 | / |
| 3 | كابل | Fe / Sn | 2 | / |
التعبئة القياسية (التعبئة الداخلية): 500 قطعة / بوليباغ
المواصفات الكهربائية:
| Rec.عند 25 ℃ (kΩ) + A2: G25 + A2: G25 | قيمة بيتا |
(في الهواء) TPmax (ميغاواط) |
δ (ميغاواط / ℃) | ثابت الوقت الحراري τ (ثانية) | نطاق درجة حرارة التشغيل TL-TH (℃) | الطول الاجمالي L (مم) |
| 1 | ب ٢٥/٨٥ = ٣٤٣٥ | حوالي 60 | ماكس 3.0 | ماكس 20 | -40 ℃ ~ 125 ℃ | 8 ~ 100 |
| 1.5 | ب 25/50 = 3850 | |||||
| 1.5 | ب 25/50 = 3935 | |||||
| 2 | ب 25/85 = 3550 | |||||
| 2 | ب 25/85 = 3935 | |||||
| 2.08 | ب ٢٥/٨٥ = ٣٥٨٠ | |||||
| 2.2 | ب 25/50 = 3935 | |||||
| 3 | ب 25/50 = 3950 | |||||
| 5 | ب 25/50 = 3470 | |||||
| 5 | ب 25/50 = 3950 | |||||
| 8 | ب 25/100 = 3988 | |||||
| 10 | ب ٢٥/٨٥ = ٣٤٣٥ | |||||
| 10 | ب 25/50 = 3470 | |||||
| 10 | ب 25/50 = 3935 | |||||
| 10 | ب 25/50 = 3950 | |||||
| 20 | ب 25/50 = 3950 | |||||
| 47 | ب 25/50 = 3950 | |||||
| 50 | ب 25/50 = 3950 | |||||
| 50 | ب 25/50 = 4200 | |||||
| 100 | ب 25/50 = 4200 | |||||
| 200 | ب 25/50 = 4200 | |||||
| 500 | ب 25/50 = 4450 | |||||
| 1000 | ب 25/85 = 4600 |
إشعار العملية:
1. التطبيق: قياس درجة الحرارة والتحكم ；
2. يتم التحكم في التيار المتدفق عبر NTC ضمن نطاق Pmax لتجنب خطأ القياس الناجم عن التسخين الذاتي للمكون.
3. تجنب الصدمة الحرارية المفرطة ، يجب أن تضرب ضربة الهواء الساخن 30 مم على الأقل للمسبار في حالة الحاجة إلى توصيل أنبوب حماية من الانكماش الحراري.
4. درجة حرارة التخزين -10 40 ℃ ، ≤ 75٪ RH ； تجنب الغاز المسببة للتآكل والبيئة المضاءة بنور الشمس ؛بعد فتح العبوة ، يجب إغلاقها مرة أخرى.
5. وفقًا لهيكل الثرمستور NTC للطلاء الزجاجي ، عند تثبيت المستخدم النهائي ، لتجنب تعرض رأس الايبوكسي لقوة شد كبيرة وقوة الانحناء من سلك الرصاص ، يجب التحكم في سلك الرصاص عند الانحناء نقطة أو نقطة قوة على سلك الرصاص 6 مم أو أقل أسفل رأس الختم.حتى لا تؤذي الشريحة ، مما يؤدي إلى انجراف المقاومة وحتى الدائرة المفتوحة ، خاصة عند تسخين المكون.
