| مكان المنشأ: | انهوى ، الصين |
|---|---|
| اسم العلامة التجارية: | JP SENSOR |
| إصدار الشهادات: | ISO9001, RoHS |
| رقم الموديل: | طابعة MFP-2A |
| الحد الأدنى لكمية: | 1000 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة القياسية |
| وقت التسليم: | 2 أسابيع |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 200 مليون في السنة |
| مقاومة: | R25 ℃ = 10 كيلو أوم | قيمة بيتا: | B25 / 85 = 3435 ك |
|---|---|---|---|
| نطاق الحرارة الشغالة: | -40 ℃ ~ 125 ℃ （UL4411 24AWG） | طلب: | مستشعر درجة حرارة بطارية EV |
| رقاقة: | رقاقة NTC | مسبار: | مسبار الألمنيوم (المسبار) |
| تصنيع المعدات الأصلية / التصميم: | متوفرة | التخصيص: | يدعم |
| إبراز: | مستشعر درجة حرارة السطح R25,مستشعر درجة حرارة سطح جبل 3435k,مستشعر درجة حرارة 10k ntc |
||

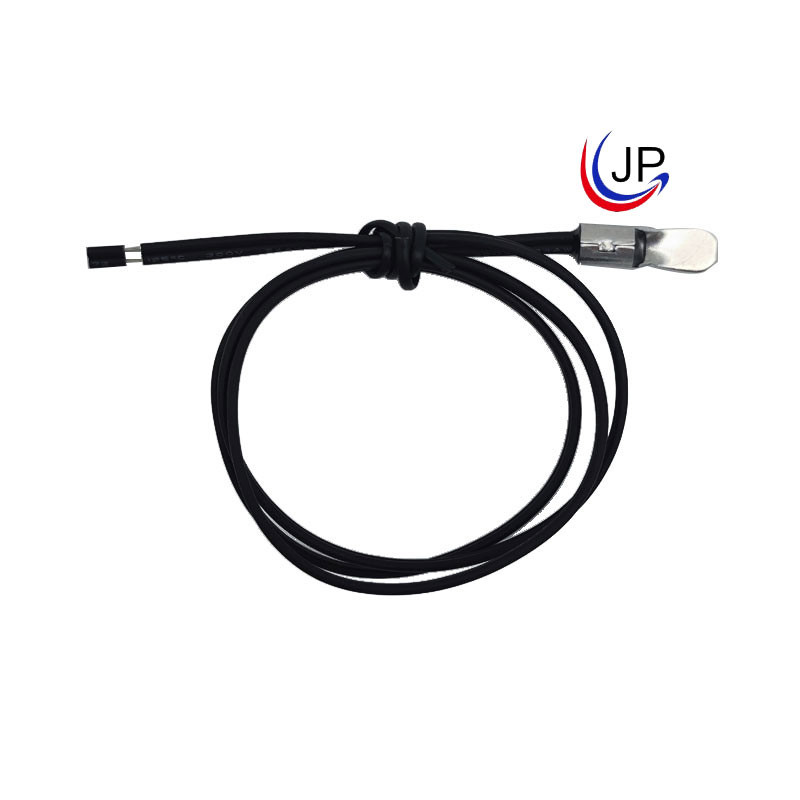

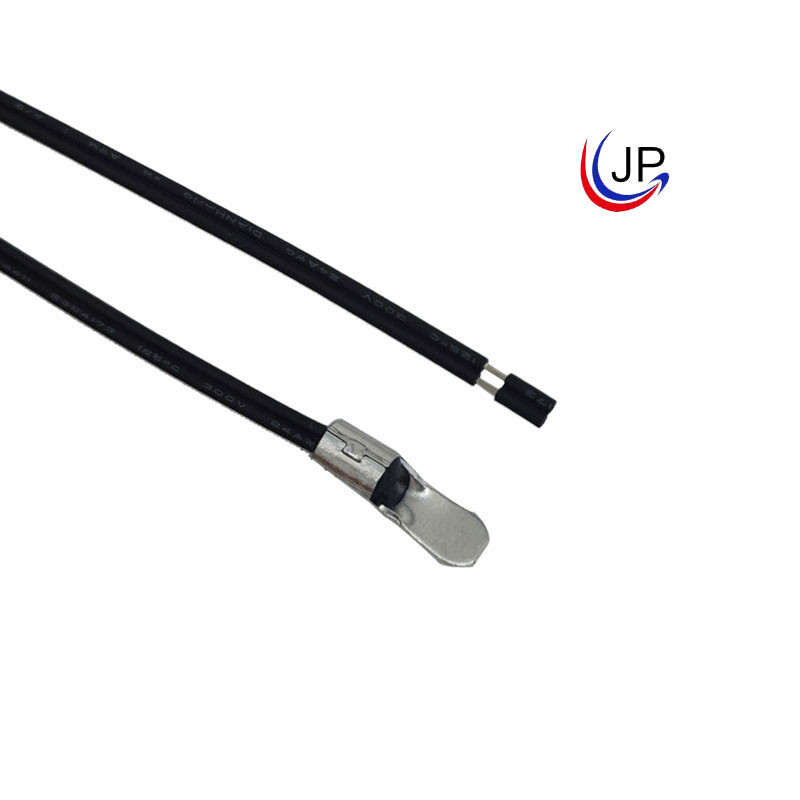

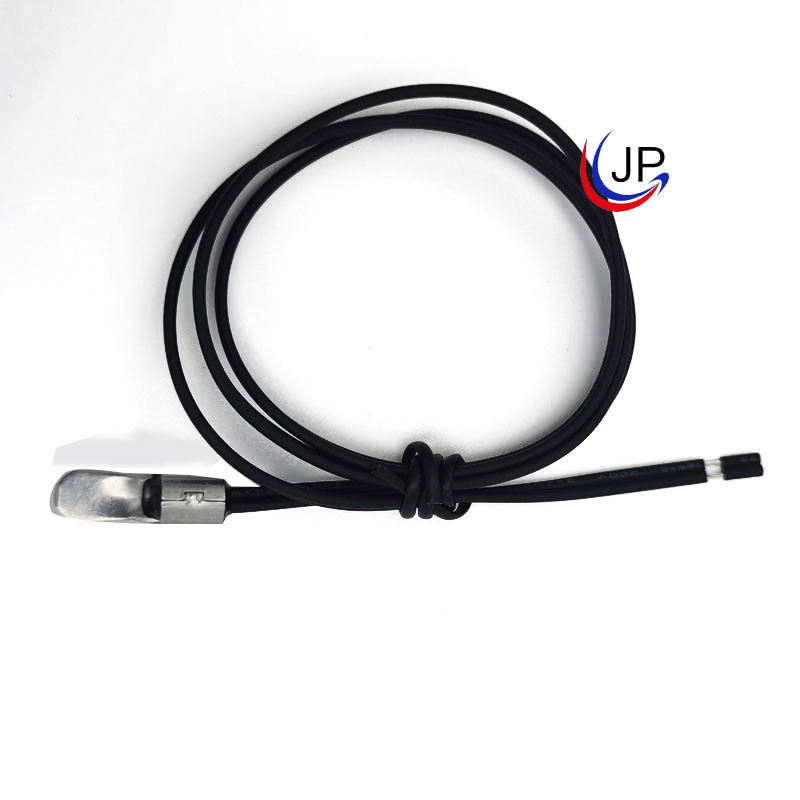

R25 10kΩ B25 / 85 3435K بطارية طرف مستشعر درجة حرارة NTC لبطارية EV
مقدمة مختصرة:
العنصر عبارة عن مستشعر درجة حرارة للبطارية الكهربائية للمركبات الكهربائية.تشمل التطبيقات النموذجية أنظمة التحكم في البطاريات في السيارات الكهربائية.يتكون مستشعر درجة حرارة بطارية EV من الثرمستور رقاقة NTC المركب في مسبار الألومنيوم (مسبار AL) ، مع سلك مرن معزول (سلك معزول XLPE UL4411 125 & UL4413 150) ومحطات.قيمة مقاومة قياسية واحدة وقيمة بيتا: R25 ℃ = 10kΩ و B25 / 85 = 3435k.
سمات:
يتوافق مع معيار RoHS
نطاق درجة حرارة التشغيل: -40 ℃ ~ 125 ℃ (UL4411 24AWG)
قياسات دقيقة لدرجة الحرارة واستقرار طويل الأمد
استقرار جيد وطويل الأمد
عنصر الاستشعار معزول كهربائيا من العلامة
مسبار الألمنيوم
AC 1500V 1mA 1S
طلب:
مستشعر درجة حرارة بطارية EV
الهيكل والأبعاد:
| رمز | L1 | ب | إل | ه | د | L2 | د |
| RNB5.5-5 (مم) | 500 ± 30 | 6.0 | 18.5 | 7.0 | 5.5 | 5 ± 1 | 0.8 ± 0.2 |
| رقم. | اسم | مواصفات المواد | الكمية. | ملاحظات |
| 1 | رقاقة | NTC رقاقة الحرارية | 1 | - |
| 2 | صدَفَة | AL 5.5 * 6.0 * 18.5 | 1 | / |
| 3 | التغليف | راتنجات الايبوكسي | / | أسود |
| 4 | كابل | UL4411 24AWG * 2C 125 أوم | 1 | أسود |
المواصفات الكهربائية:
| 0 | قيمة بيتا | (في الهواء) Pmax (ميغاواط) | δ (ميغاواط / ℃) | ثابت الوقت الحراري τ (ثانية) | نطاق درجة حرارة التشغيل TL-TH (℃) | الطول الاجمالي L (مم) |
| 1 | ب ٢٥/٨٥ = ٣٤٣٥ | حوالي 60 | / | / | -20 ℃ ~ 105 ℃ (سلك PVC) & -40 ℃ ~ 125 ℃ (سلك تفلون أو XLPE) | 100 ~ 5000 |
| 1.5 | ب 25/50 = 3850 | |||||
| 1.5 | ب 25/50 = 3935 | |||||
| 2 | ب 25/85 = 3550 | |||||
| 2 | ب 25/85 = 3935 | |||||
| 2.08 | ب ٢٥/٨٥ = ٣٥٨٠ | |||||
| 2.2 | ب 25/50 = 3935 | |||||
| 3 | ب 25/50 = 3950 | |||||
| 5 | ب 25/50 = 3470 | |||||
| 5 | ب 25/50 = 3950 | |||||
| 8 | ب 25/100 = 3988 | |||||
| 10 | ب ٢٥/٨٥ = ٣٤٣٥ | |||||
| 10 | ب 25/50 = 3470 | |||||
| 10 | ب 25/50 = 3935 | |||||
| 10 | ب 25/50 = 3950 | |||||
| 20 | ب 25/50 = 3950 | |||||
| 47 | ب 25/50 = 3950 | |||||
| 50 | ب 25/50 = 3950 | |||||
| 50 | ب 25/50 = 4200 | |||||
| 100 | ب 25/50 = 4200 | |||||
| 200 | ب 25/50 = 4200 | |||||
| 500 | ب 25/50 = 4450 | |||||
| 1000 | ب 25/85 = 4600 |
