| مكان المنشأ: | خفي ، آنهوي ، الصين |
|---|---|
| اسم العلامة التجارية: | Jingpu Brand |
| إصدار الشهادات: | CE,ROHS,ISO |
| رقم الموديل: | MF5A-4 |
| الحد الأدنى لكمية: | 1000 |
| الأسعار: | USD 0.1-5 /PCS |
| تفاصيل التغليف: | التعبئة الكرتون |
| وقت التسليم: | 2-7 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 200 مليون في السنة |
| طريقة التثبيت: | إدخال | طريقة الاستشعار: | المقاومة |
|---|---|---|---|
| نوع إشارة الإخراج: | نوع التناظرية | مواد: | سيراميك |
| قياس العازل: | درجة الحرارة | كود IP: | IP64 |
| حزمة النقل: | التعبئة الكرتون | مظهر: | أبيض |
| ضمان: | سنتان | خدمة ما بعد البيع: | تاكيد الجودة |
| التخصيص: | نعم | درجة حرارة التخزين: | -10 ℃ ~ 40 ℃ |
| قيمة المقاومة: | العادة | قيمة ب: | العادة |
| شحن: | الشحن الجوي أو السريع | الأسلاك: | بولي كلوريد الفينيل ، تفلون ، عزل المينا |
| تسليط الضوء: | سلك مينا NTC الثرمستور,IP64 NTC الثرمستور,IP64 NTC رقاقة الثرمستور |
||
سلك بالمينا NTC الثرمستور مقياس حرارة إلكتروني وبطارية
تعليمات موجزة:
الثرمستور NTC ذو السلك المطلي بالمينا مصنوع من Hefei Jingpu Sensor Technology Co.، Ltd.يتكون الثرمستور السلكي NTC المطلي بالمينا من سلك مطلي بالمينا ورقاقة NTC وراتنج إيبوكسي.تتراوح قيمة المقاومة الاختيارية من 0.3kΩ إلى 2000kΩ ، وتتراوح قيمة بيتا من 2500K إلى 4500K.ينطبق الثرمستور السلكي NTC المطلي بالمينا على مقياس الحرارة الإلكتروني السريري والجهاز الطبي الكهربائي وقياس درجة الحرارة في البطارية.
سمات:
الامتثال لمعيار RoHS
تصميم مصغر
وقت استجابة حرارية سريع
استقرار ممتاز على المدى الطويل
أطوال الرصاص البديلة عند الطلب
طلب:
مقياس حرارة سريري إلكتروني
جهاز طبي كهربائي
قياس درجة الحرارة في البطارية
رمز رقم الجزء:
الهيكل والأبعاد: (الوحدة: مم)
| Rec.في 25℃(kΩ) | قيمة بيتا | (في الهواء)Pmax(ميغاواط) | δ(ميغاواط /℃) | ثابت الوقت الحراري τ(ثانية.) | نطاق درجة حرارة التشغيل Tإل-تح (℃) | الطول الاجمالي L (مم) |
| 1 | ب25/85= 3435 | حوالي 60 | أpprox.2.5 | أpprox.20 | -10-40 | 40-100 |
| 1.5 | ب25/50= 3850 | |||||
| 1.5 | ب25/50= 3935 | |||||
| 2 | ب25/85= 3550 | |||||
| 2 | ب25/85= 3935 | |||||
| 2.08 | ب25/85= 3580 | |||||
| 2.2 | ب25/50= 3935 | |||||
| 3 | ب25/50= 3950 | |||||
| 5 | ب25/50= 3470 | |||||
| 5 | ب25/50= 3950 | |||||
| 8 | ب25/100= 3988 | |||||
| 10 | ب25/85= 3435 | |||||
| 10 | ب25/50= 3470 | |||||
| 10 | ب25/50= 3935 | |||||
| 10 | ب25/50= 3950 | |||||
| 20 | ب25/50= 3950 | |||||
| 47 | ب25/50= 3950 | |||||
| 50 | ب25/50= 3950 | |||||
| 50 | ب25/50= 4200 | |||||
| 100 | ب25/50= 4200 | |||||
| 200 | ب25/50= 4200 | |||||
| 500 | ب25/50= 4450 | |||||
| 1000 | ب25/85= 4600 |

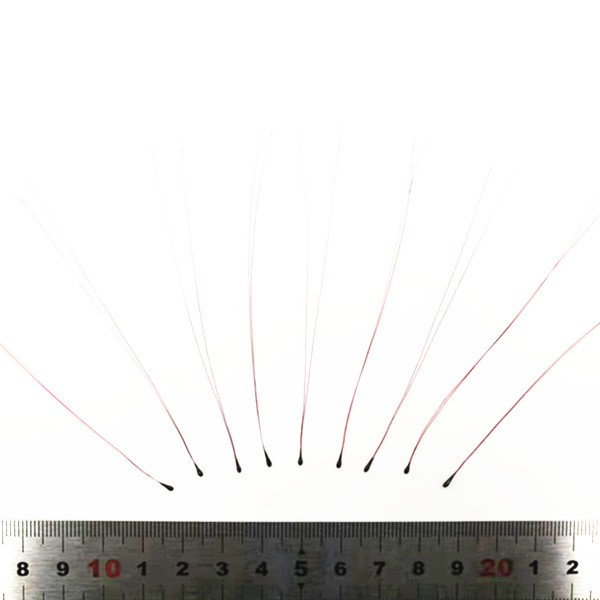

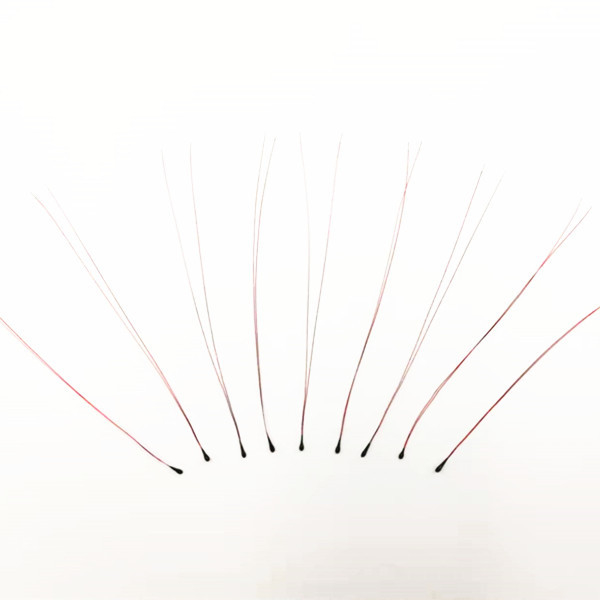

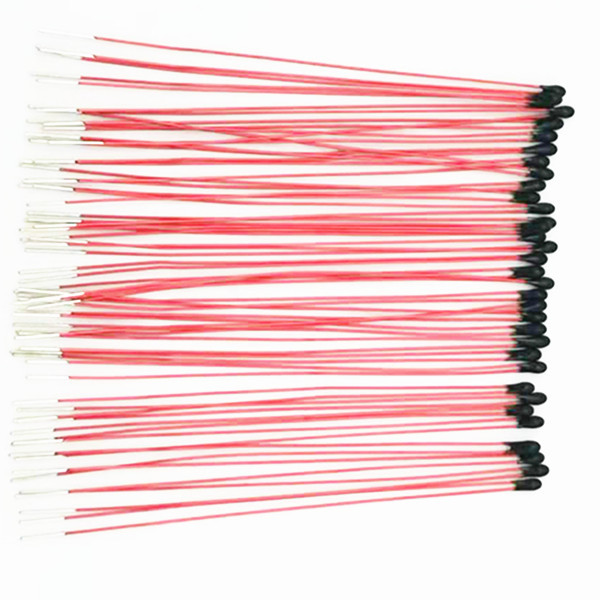

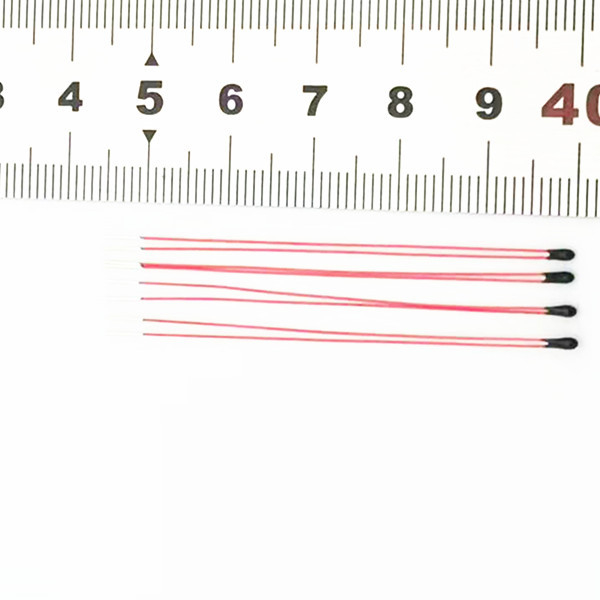

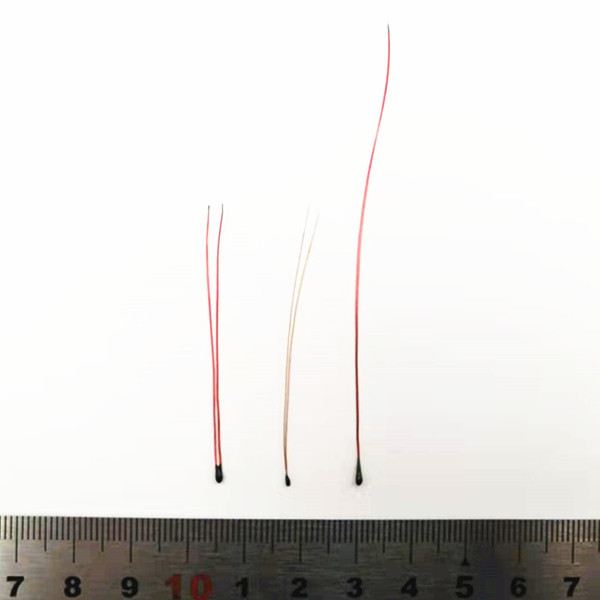

صورة المنتج:
التعبئة القياسية (التعبئة الداخلية): 500 قطعة / بوليباغ
إشعار العملية
1.التطبيق: قياس درجة الحرارة والتحكم فيها ；
2.يتم التحكم في التيار المتدفق عبر NTC ضمن نطاق Pmax لتجنب خطأ القياس الناجم عن التسخين الذاتي للمكون.
3.تجنب الصدمة الحرارية المفرطة ، يجب أن تضرب ضربة الهواء الساخن 30 مم على الأقل إلى المسبار في حالة الحاجة إلى توصيل أنبوب الحماية من الانكماش الحراري.
4.درجة حرارة التخزين -10 40 ℃ ، ≤ 75٪ RH ； تجنبه في بيئة غازات تآكل وبيئة مضاءة بنور الشمس ؛بعد فتح العبوة ، يجب إغلاقها مرة أخرى.
5. وفقًا لهيكل الثرمستور NTC المطلي بالزجاج ، عند تثبيت المستخدم النهائي ، لتجنب تعرض رأس الإيبوكسي لقوة شد كبيرة وقوة الانحناء من سلك الرصاص ، يجب التحكم في سلك الرصاص عند نقطة الانحناء أو نقطة قوة على سلك من الرصاص 6 مم أو أقل أسفل رأس الختم. حتى لا تؤذي الشريحة ، مما يؤدي إلى انجراف المقاومة وحتى الدائرة المفتوحة ، بشكل خاص عند تسخين المكون.
