| مكان المنشأ: | انهوى ، الصين |
|---|---|
| اسم العلامة التجارية: | JP |
| إصدار الشهادات: | CE, ISO13485, ISO9001, RoHS |
| رقم الموديل: | JP400 |
| الحد الأدنى لكمية: | 1000 قطعة |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حزمة الكرتون |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 200 مليون في السنة |
| مقاومة: | R37 ℃ = 30KΩ | قيمة ب: | B25 / 50 = 3950 كلفن |
|---|---|---|---|
| وقت الاستجابة: | حوالي 60 ثانية | عامل التبدد: | حوالي 3.0 ميجا واط / |
| ماكس باور: | حوالي 60 ميغاواط | نطاق درجة حرارة التشغيل: | 0 ~ 60 |
| رقاقة: | NTC الثرمستور | وسادة رغوة: | φ30 |
| موصل: | النوع C | مسبار: | SUS304 φ5.6 * 1.85 |
30KΩ وسادة رغوة NTC مسبار درجة الحرارة للاستخدام الطبي
وصف المنتج:
مسبار درجة الحرارة NTC للوسادة الرغوية هو نوع من أجهزة استشعار درجة الحرارة التي تستخدم وسادة رغوة بالتزامن مع الثرمستور ذو معامل درجة الحرارة السلبية (NTC).
تم تصميم وسادة الرغوة لتوفير اتصال حراري جيد بين الثرمستور NTC والجسم أو المنطقة التي يتم قياس درجة حرارتها.تساعد وسادة الرغوة على تعزيز دقة واستجابة قياس درجة الحرارة من خلال ضمان نقل الحرارة بكفاءة.
الثرمستور NTC هو نوع من مستشعرات درجة الحرارة التي تقل مقاومتها الكهربائية مع زيادة درجة الحرارة.يتكون من مادة خزفية أو بوليمر تعرض سلوك معامل درجة الحرارة السلبي هذا.تم دمج الثرمستور NTC في وسادة الرغوة ، ومع تغير درجة الحرارة ، تتغير مقاومة الثرمستور وفقًا لذلك.
عندما يتم وضع مسبار درجة الحرارة NTC للوسادة الرغوية على سطح أو على اتصال بجسم ما ، يكتشف الثرمستور NTC التغيرات في درجة الحرارة ويحولها إلى إشارات كهربائية.يمكن بعد ذلك معالجة هذه الإشارات وعرضها على جهاز متصل أو مؤشر درجة الحرارة ، مما يوفر للمستخدم قراءات دقيقة لدرجة الحرارة.
تستخدم مجسات درجة الحرارة NTC للوسادة الرغوية بشكل شائع في تطبيقات مختلفة ، بما في ذلك أنظمة HVAC والعمليات الصناعية ومراقبة درجة حرارة السيارات والأجهزة المنزلية خاصة للاستخدام الطبي.وهي معروفة ببساطتها وموثوقيتها وفعاليتها من حيث التكلفة في قياس درجة الحرارة.
من المهم مراعاة المتطلبات المحددة للتطبيق الخاص بك والرجوع إلى مواصفات الشركة المصنعة للتأكد من أن مسبار درجة حرارة لوحة الرغوة NTC مناسب للاستخدام المقصود.
ملكيات:
معامل درجة الحرارة السلبية: تُظهر الثرمستورات NTC معامل درجة حرارة سالبًا ، مما يعني أن مقاومتها الكهربائية تقل مع زيادة درجة الحرارة.تتيح لهم هذه الخاصية قياس التغيرات في درجات الحرارة بدقة على نطاق واسع.
الحساسية: الثرمستورات NTC شديدة الحساسية لتغيرات درجة الحرارة.تتغير مقاومتها بسرعة استجابة للتغيرات الصغيرة في درجات الحرارة ، مما يتيح قياسات دقيقة لدرجة الحرارة.
نطاق واسع لدرجة الحرارة: تتوفر مستشعرات درجة الحرارة NTC في مجموعة واسعة من تصنيفات درجات الحرارة ، مما يسمح باستخدامها في بيئات متنوعة.يمكنهم قياس درجات الحرارة التي تتراوح من منخفضة للغاية (-100 درجة مئوية أو أقل) إلى درجات حرارة عالية (أكثر من 300 درجة مئوية) ، اعتمادًا على الطراز والتصميم المحدد.
الدقة: توفر الثرمستورات NTC دقة جيدة في قياسات درجة الحرارة ، خاصة ضمن نطاق التشغيل المحدد لها.تعد المعايرة والتوصيف الدقيق للثرمستور أمرًا ضروريًا لضمان قراءات دقيقة لدرجة الحرارة.
الاستقرار: أجهزة استشعار درجة الحرارة NTC معروفة باستقرارها على المدى الطويل.عادةً ما تظهر الحد الأدنى من الانجراف في المقاومة بمرور الوقت ، مما يضمن قياسات درجة حرارة متسقة وموثوقة.
وقت الاستجابة السريع: تتمتع أجهزة الثرمستورات NTC بوقت استجابة سريع ، مما يعني أنها تستطيع اكتشاف التغيرات في درجة الحرارة والاستجابة لها بسرعة.تجعلها هذه الخاصية مناسبة للتطبيقات التي تتطلب مراقبة أو تحكمًا في درجة الحرارة في الوقت الفعلي.
الحجم الصغير: تتوفر مستشعرات درجة الحرارة NTC بأحجام مضغوطة ، مما يتيح سهولة الاندماج في مختلف الأجهزة أو الأنظمة أو المجسات.عامل الشكل الصغير يجعلها متعددة الاستخدامات للاستخدام في التطبيقات ذات المساحة المحدودة.
الفعالية من حيث التكلفة: الثرمستورات NTC بشكل عام أكثر تكلفة مقارنة بأنواع أخرى من أجهزة استشعار درجة الحرارة ، مما يجعلها خيارًا فعالاً من حيث التكلفة لتطبيقات قياس درجة الحرارة.
غير الخطية: تُظهر الثرمستورات NTC خصائص درجة حرارة مقاومة غير خطية.في حين أن هذا يمكن أن يمثل تحديًا لبعض التطبيقات ، إلا أنه يمكن أن يكون مفيدًا أيضًا في سيناريوهات محددة حيث تكون استجابة درجة الحرارة غير الخطية مرغوبة أو يمكن تعويضها من خلال المعايرة وتكييف الإشارة المناسب.
سمات:
R37 ℃ = 30KΩ
B25 / 50 = 3950 كلفن
تحمل الجهد: AC1000V 1mA 1s في الهواء الساكن لا يوجد عطل
التغليف: راتنجات الايبوكسي
رسم:
المواصفات الكهربائية:
| Rec.عند 25 ℃ (kΩ) | قيمة بيتا | (في الهواء) Pmax (ميغاواط) | δ (ميغاواط / ℃) | ثابت الوقت الحراري τ (ثانية) | نطاق درجة حرارة التشغيل TL-TH (℃) | الطول الاجمالي L (مم) |
| 1 | ب ٢٥/٨٥ = ٣٤٣٥ | / | / | / | / | / |
| 1.5 | ب 25/50 = 3850 | |||||
| 1.5 | ب 25/50 = 3935 | |||||
| 2 | ب 25/85 = 3550 | |||||
| 2 | ب 25/85 = 3935 | |||||
| 2.08 | ب ٢٥/٨٥ = ٣٥٨٠ | |||||
| 2.2 | ب 25/50 = 3935 | |||||
| 3 | ب 25/50 = 3950 | |||||
| 5 | ب 25/50 = 3470 | |||||
| 5 | ب 25/50 = 3950 | |||||
| 8 | ب 25/100 = 3988 | |||||
| 10 | ب ٢٥/٨٥ = ٣٤٣٥ | |||||
| 10 | ب 25/50 = 3470 | |||||
| 10 | ب 25/50 = 3935 | |||||
| 10 | ب 25/50 = 3950 | |||||
| 20 | ب 25/50 = 3950 | |||||
| 47 | ب 25/50 = 3950 | |||||
| 50 | ب 25/50 = 3950 | |||||
| 50 | ب 25/50 = 4200 | |||||
| 100 | ب 25/50 = 4200 | |||||
| 200 | ب 25/50 = 4200 | |||||
| 500 | ب 25/50 = 4450 | |||||
| 1000 | ب 25/85 = 4600 |

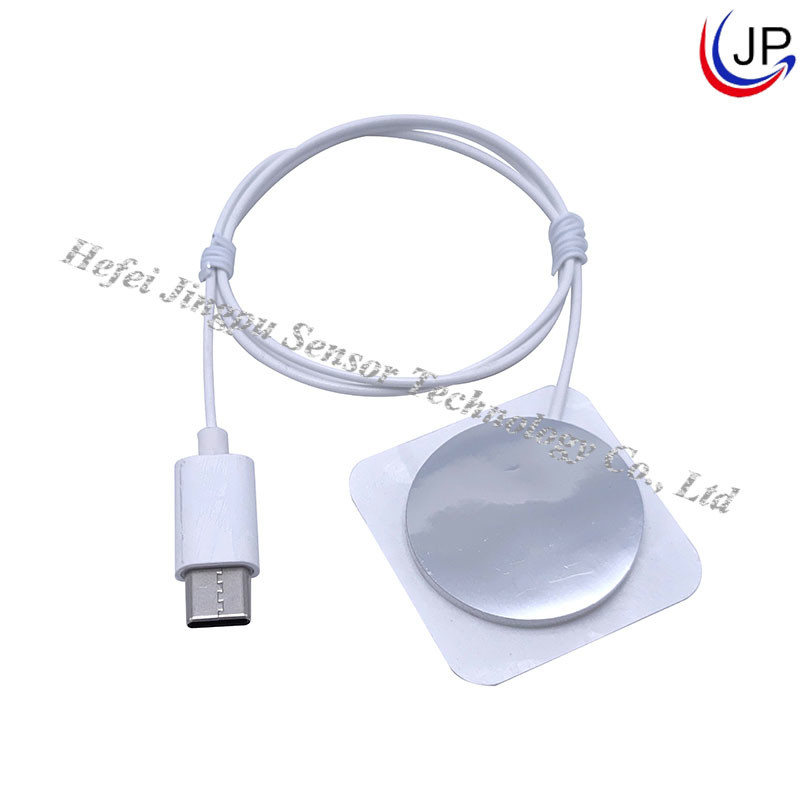

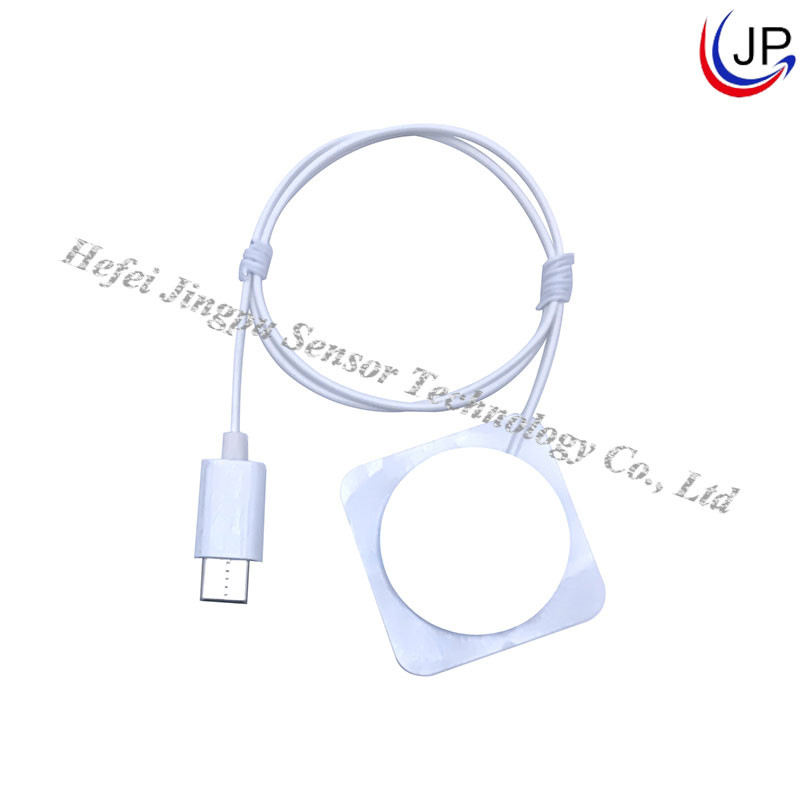

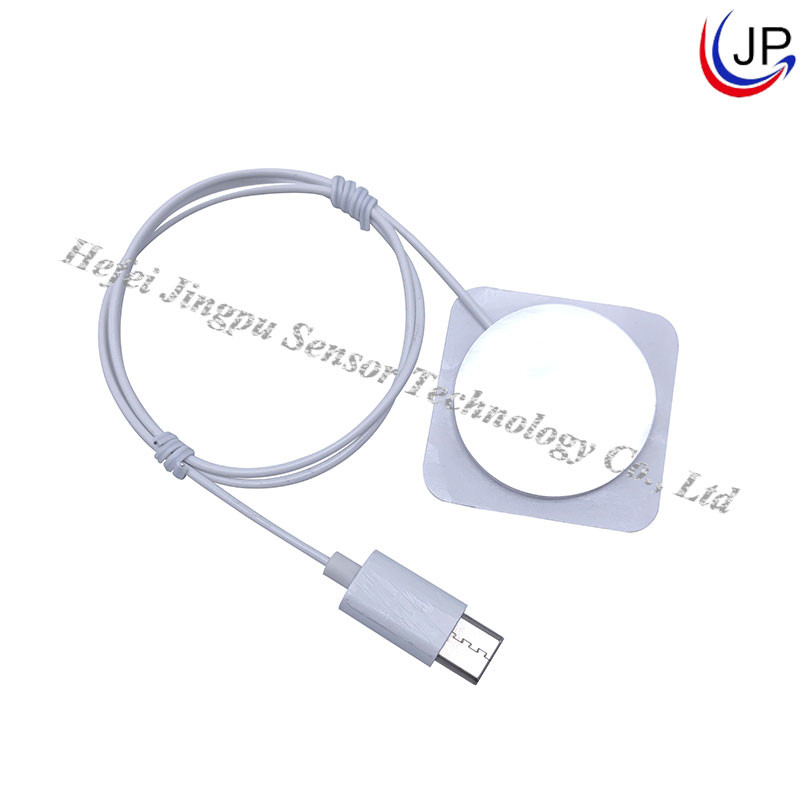

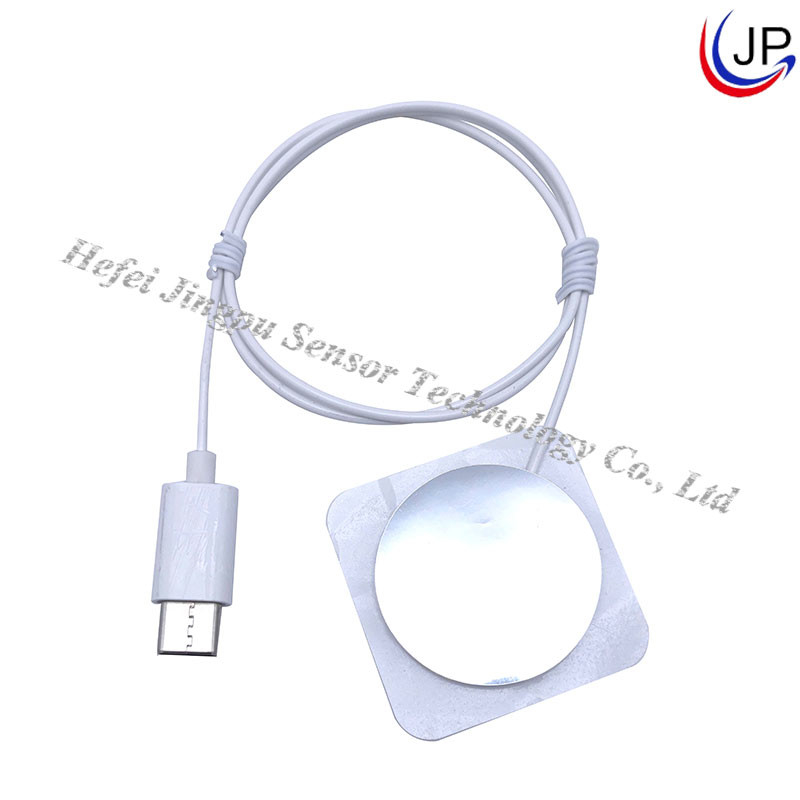

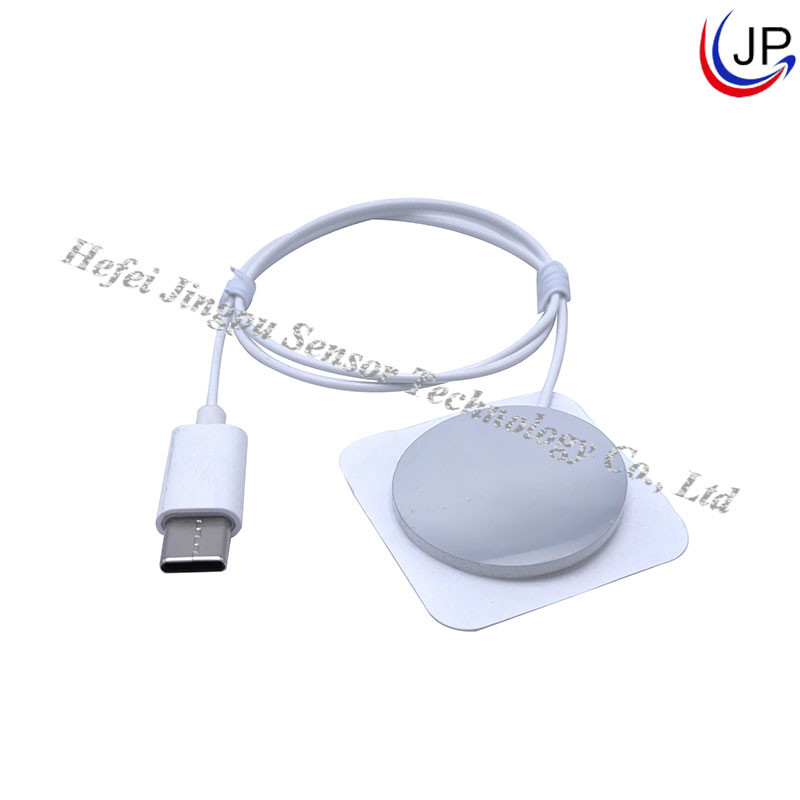

صور المنتج:
