| Place of Origin: | Anhui, China |
|---|---|
| اسم العلامة التجارية: | JINGPU SENSOR |
| إصدار الشهادات: | RoHS, ISO9001 |
| Model Number: | MF5A-6P |
| Minimum Order Quantity: | 10000PCS |
| الأسعار: | Negotiable |
| Packaging Details: | Carton Package |
| Delivery Time: | 2-5Weeks |
| Payment Terms: | T/T, L/C, Western Union |
| Supply Ability: | 200 Million PCS per Year |
| المقاومة: | R25 ℃ = 10KΩ ± 1٪ | قيمة بيتا: | B25 / 85 = 3435 كلفن ± 1٪ |
|---|---|---|---|
| مسبار: | فيلم بوليميد (3.9 ± 0.2) * （20 ± 1 مم | الأسلاك: | تفلون UL1332 26AWG |
| الطول: | (100 ± 5) - （3 ± 1 Sn | ||
| تسليط الضوء: | الحرارة الحرارية من الفيلم الرقيق من البوليميد,فيلم بوليميد NTC ترميستور,الحرارة الحرارية ذات الفيلم الرقيق الدقيق,Polyimide Film NTC Thermistor,Precision Thin Film NTC Thermistor |
||
R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC Thermistor
وصف المنتج:
The R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC Thermistor is a high-quality and precision temperature sensing component that belongs to the family of Negative Temperature Coefficient (NTC) thermistorsتم تصميم هذا الحرارة مع الاعتبار الدقة والموثوقية، وتقدم أداء ممتاز لمختلف تطبيقات مراقبة درجة الحرارة والتحكم.
تشير المواصفات "R25=10KΩ±1%" إلى أنه عند درجة حرارة مرجعية (عادةً 25 درجة مئوية أو 77 درجة فهرنهايت) ، تكون مقاومة الترميستور حوالي 10 كيلوومات (10,000 أوم) ، مع تساهل ± 1٪.هذا يعني أن المقاومة الفعلية للمحافظ الحراري عند 25 درجة مئوية يمكن أن تختلف بأكثر من 1٪ عن القيمة الاسمية 10KΩ.
معيار "B25/85=3435K±1%" يميز حساسية الترميستور لتغيرات درجة الحرارة على مدى نطاق معين. قيمة "B" (B25/85) هي 3435K ،تشير إلى أن مقاومة الترميستور عند 25 درجة مئوية تستخدم كنقطة مرجعية، وسوف تتغير المقاومة بمعدل 3435 حيث أن درجة الحرارة تختلف على نطاق واسع من -25 °C إلى 85 °C.معدل التسامح من ± 1٪ يعني أن القيمة الفعلية لـ B للمحافظ الحراري لا يمكن أن تختلف بأكثر من 1٪ عن القيمة المحددة 3435K.
يتم تغليف الترميستور في فيلم بوليميد، والذي يوفر الحماية والعزل الكهربائي.مادة فيلم البولي أميد مناسبة للتطبيقات التي تتطلب تحمل درجات حرارة عالية واستقرار حراري ممتاز.
بسبب خصائص المقاومة الدقيقة والحساسية ، يتم استخدام هذا الترمستور NTC الفيلم البوليميد على نطاق واسع في أنظمة قياس درجة الحرارة والتحكم.يستخدم عادة في مختلف الصناعات، بما في ذلك السيارات والفضاء والطب والإلكترونيات الاستهلاكية.
مع حجمه الصغير ووقت الاستجابة السريع، هذا الترميستور مناسب بشكل جيد للتطبيقات حيث المساحة محدودة، ومراقبة درجة الحرارة في الوقت الحقيقي أمر حاسم.يقدم للمهندسين والمصممين حلًا موثوقًا وفعالًا لقياس درجات الحرارة الدقيقة والتحكم في مجموعة واسعة من البيئات الصعبة.
في الختام ، فإن R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC Thermistor هو جهاز استشعار درجة حرارة عالي الأداء يجمع بين الدقة والاستقرار والتنوع.دقتها الممتازة وموثوقيتها تجعلها عنصر أساسي في العديد من التطبيقات الإلكترونية والصناعيةلضمان إدارة الحرارة وأداء النظام الأمثل.
الخصائص:
R25°C=10KΩ±1%
B25/85=3435K±1%
المسبار: فيلم بوليميد (3.9±0.2) * ((20±1) mm
الأسلاك: أسلاك تيفلون UL1332 26AWG 7/0.16 OD1.15 200°C
المواصفات التقنية:
| حجم المسبار | (ل) | L1 | L2 | هـ | d1 | d2 | d3 |
| 3.6*25ملم | 25±1 | 20±1 | 8±1 | 3.6±0.2 | 0.15 | ماكس 0.6 | 0.5 |
| 3.6*50ملم | 50±1 | 45±1 | 33±1 | 3.6±0.2 | |||
| 4.5*25ملم | 25±1 | 20±1 | 8±1 | 4.5±0.2 | |||
| 4.5*50ملم | 50±1 | 45±1 | 33±1 | 4.5±0.2 | |||
| 3.9*25ملم | 25±1 | 20±1 | 8±1 | 3.9±0.2 |
| مواصفات المنتج | ريك. عند 25 درجة مئوية ((KΩ) | قيمة بيتا | (في الهواء) Pmax ((mW) |
δ (mW/°C) |
ثابت الوقت الحراري τ(ثانية) | نطاق درجة الحرارة التشغيلية TL-TH ((°C) | الطول الإجمالي L ((ملم) |
| A6A103□3435B□□□□ | 10 | B25/85=3435 | تقريباً.3.5 | تقريباً.0.7 | (ماكس)5.0 | -40~100 | 25~50 |
| A6A103□3977B□□□□ | 10 | B25/85=3977 | 25~50 | ||||
| A6B203□3972B□□□□ | 20 | B25/85=3972 | 25~50 | ||||
| A6B104□3435B□□□□ | 100 | B25/50 = 3950 | 25~50 |
التطبيق:
هذا المنتج يستخدم لمراقبة درجة حرارة الحشيش.
جهاز استشعار درجة حرارة الحشائش

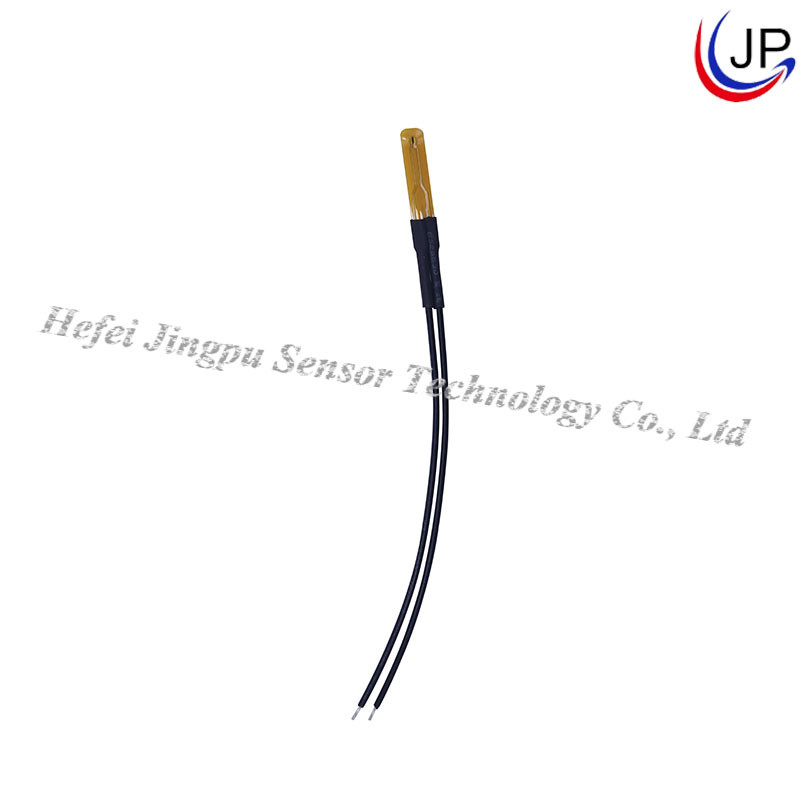

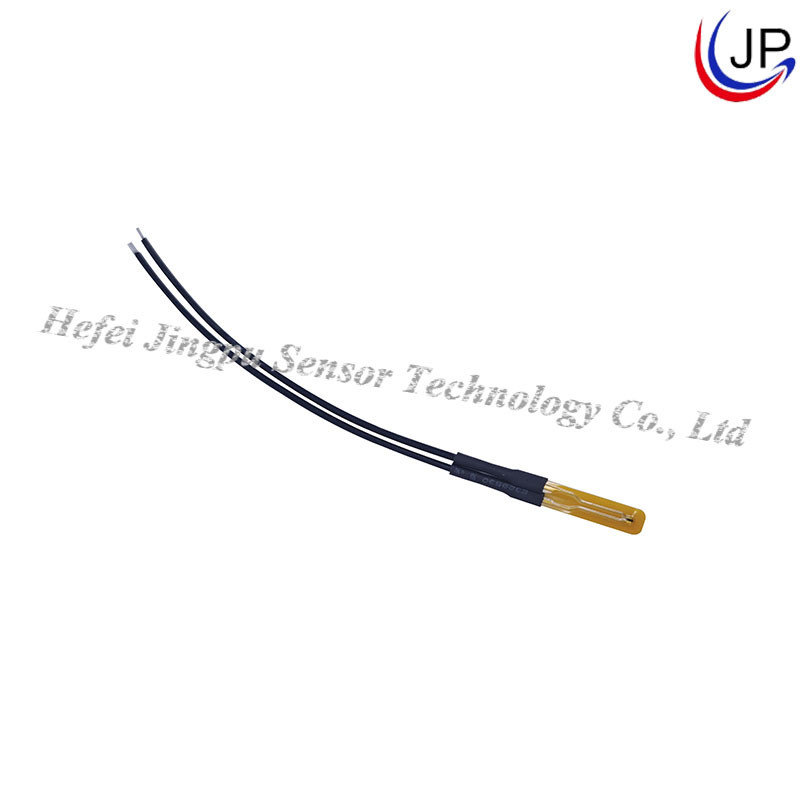

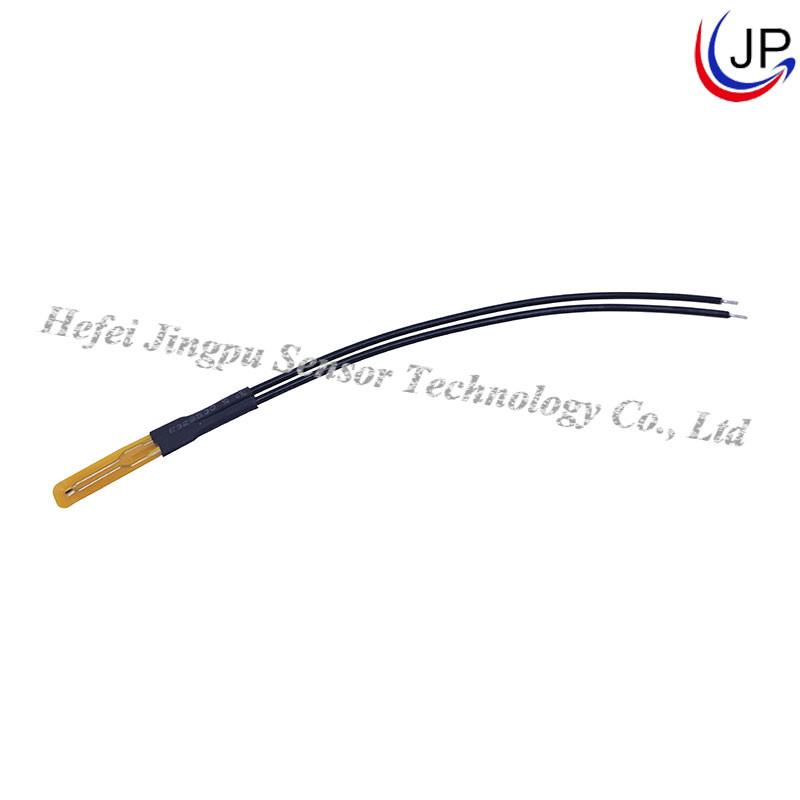

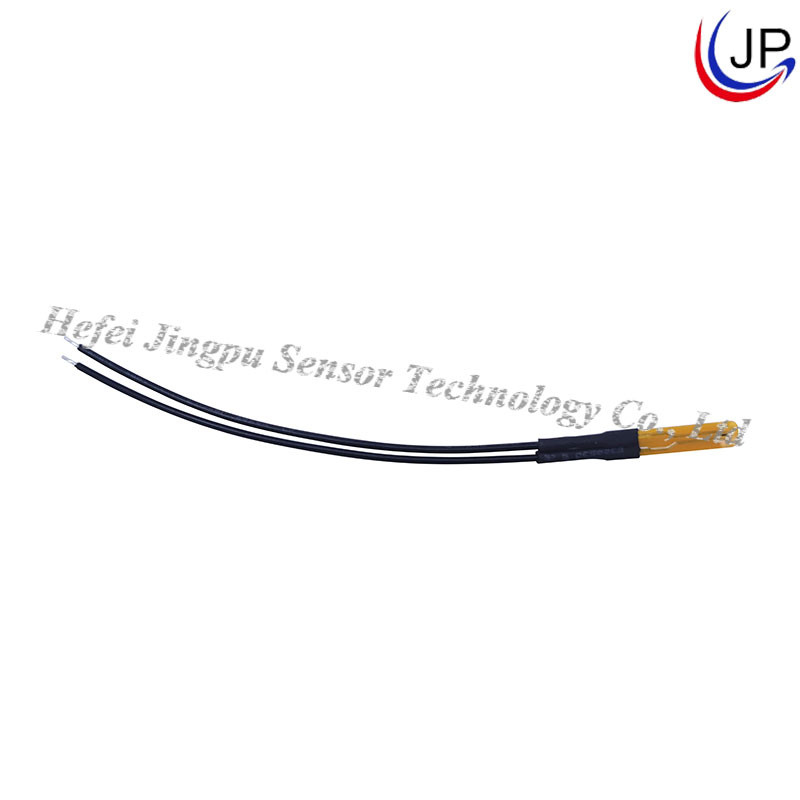

صورة المنتج:
