| مكان المنشأ: | انهوى ، الصين |
|---|---|
| اسم العلامة التجارية: | Hefei Jingpu Sensor Technology Co., Ltd |
| إصدار الشهادات: | RoHS, ISO9001 |
| رقم الموديل: | الهيئات المالية |
| الحد الأدنى لكمية: | 1000 قطعة |
| الأسعار: | 0.65USD |
| تفاصيل التغليف: | علبة كرتونية |
| وقت التسليم: | 2-6 اسابيع |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | 1000 ك / م |
| قيمة المقاومة: | R25°C=47/47Ω±1% | مسبار: | الحرارة المزدوجة NTC |
|---|---|---|---|
| قيمة بيتا: | B25 / 50 = 3950 ± 1٪ | حجم المسبار: | انخفاض≤(1.7-2.5)-φ(3.2-4) *(14+1/-2) |
| الأسلاك: | UL4484 24AWG ((11/0.16) 105 درجة مئوية | طول السلك: | 207+5/0 أسود/ 150+5/0 أحمر |
| الموصل: | مولكس 5051510400 أسود | صالة: | 5051538000 |
| تسليط الضوء: | مواد أشباه الموصلات إيبوكسي ترميستور,جهاز استشعار درجة حرارة الساخن NTC Thermistor,الحرارة الثابتة للمسبار المزدوج,Heater Temperature Sensor NTC Thermistor,Double Probe NTC Thermistor |
||

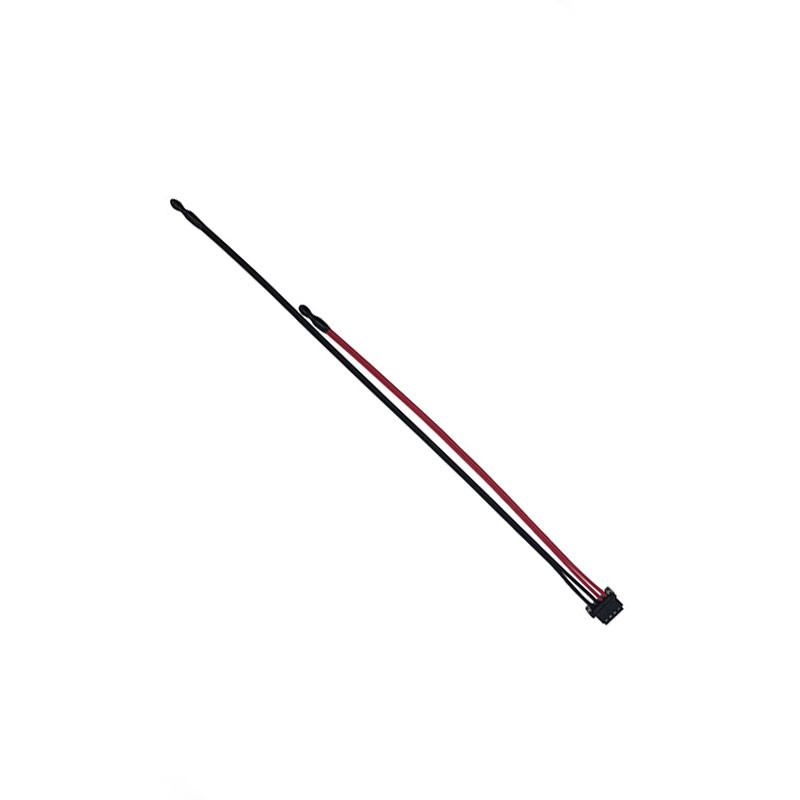

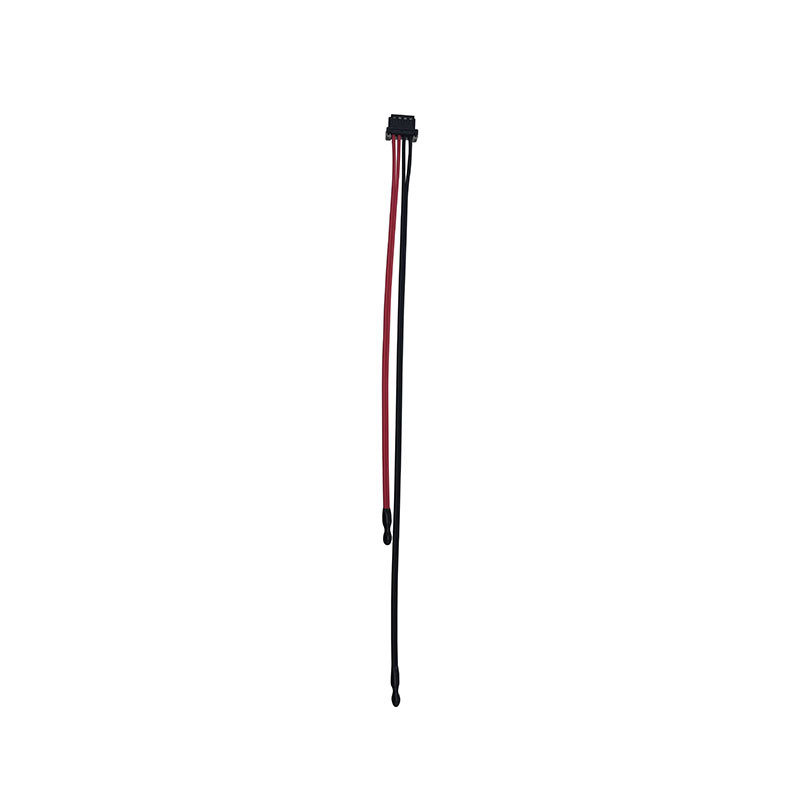

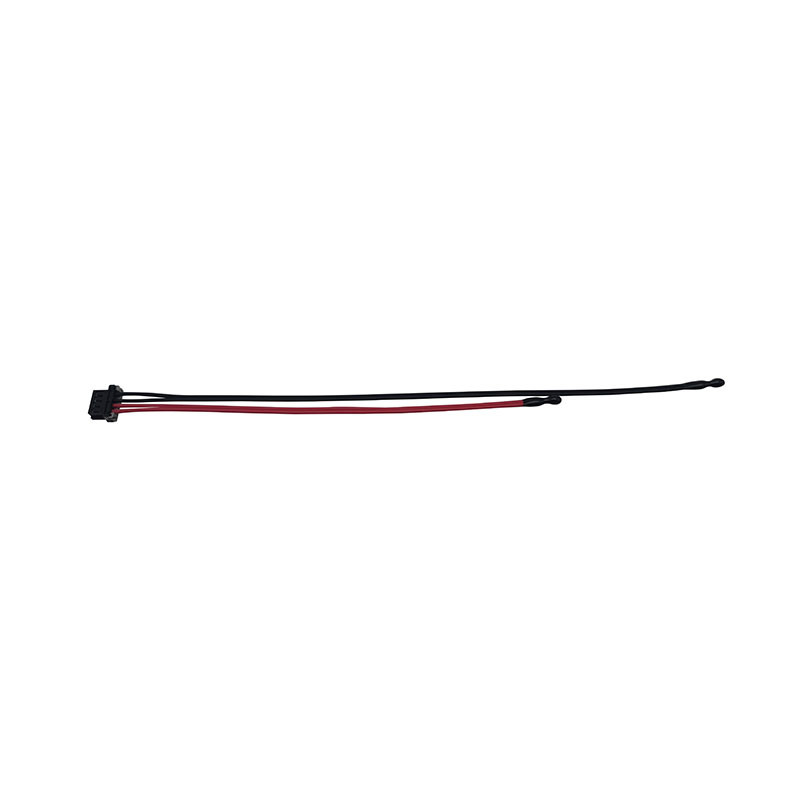

جهاز استشعار درجة حرارة الساخن NTC Thermistor
وصف المنتج:
الترمستور NTC (معدل درجة الحرارة السلبي) هو نوع من أجهزة استشعار درجة الحرارة المستخدمة عادة في تطبيقات مختلفة ، بما في ذلك السخانات.يشير مصطلح "NTC" إلى أن مقاومة الحرارة تتناقص مع زيادة درجة حرارتها.
اختلاف المقاومة: يتم تصنيع ترمستور NTC من مادة أشباه الموصلات التي تنخفض المقاومة الكهربائية مع زيادة درجة الحرارة.العلاقة بين المقاومة ودرجة الحرارة غير خطية، وتتبع معامل درجة حرارة سلبي.
استشعار درجة الحرارة: يتم تضمين الترمستور NTC أو توصيله بمكان داخل السخان حيث يكون مراقبة درجة الحرارة ضرورية.درجة الحرارة في هذا الموقع تتغير.
دائرة المراقبة: الترمستور NTC هو جزء من دائرة المراقبة التي تقيس مقاومتها.هذه الدائرة عادة ما تكون متصلة بجهاز تحكم أو معالج صغير الذي يفسر قيمة المقاومة ويرتبطها مع درجة الحرارة المقابلة.
نظام التحكم: يمكن للمتحكم أو المعالجة الدقيقة استخدام معلومات درجة الحرارة من ترمستور NTC لتنظيم تشغيل السخان. على سبيل المثال،يمكن تعديل الطاقة المقدمة إلى عنصر التدفئة بناءً على ردود الفعل عن درجة الحرارة للحفاظ على نقطة ضبط درجة الحرارة المطلوبة.
الحماية: تستخدم محاربات الحرارة NTC أيضًا لأغراض الحماية. إذا تجاوزت درجة الحرارة عتبة معينة ، فإن مقاومة المحاربة تنخفض بشكل كبير ،تشير إلى حالة ارتفاع حرارة محتملةهذه المعلومات يمكن أن تؤدي إلى تشغيل آليات السلامة لإيقاف أو تعديل تشغيل السخان لمنع التلف.
المعلم:
قيمة المقاومة: R25°C=47KΩ/47KΩ ± 1%
قيمة بيتا: B25/50= 3950±1%
المسبار: 2*Drop≤ ((1.7-2.5)-φ(3.2-4) *(14±1/-2) φ(3.0-4.0) الأسود
السلك: UL4484 24AWG (11/0.16) 150 درجة مئوية 黑+红
طول السلك: 270±5 أسود، 150±5 أحمر

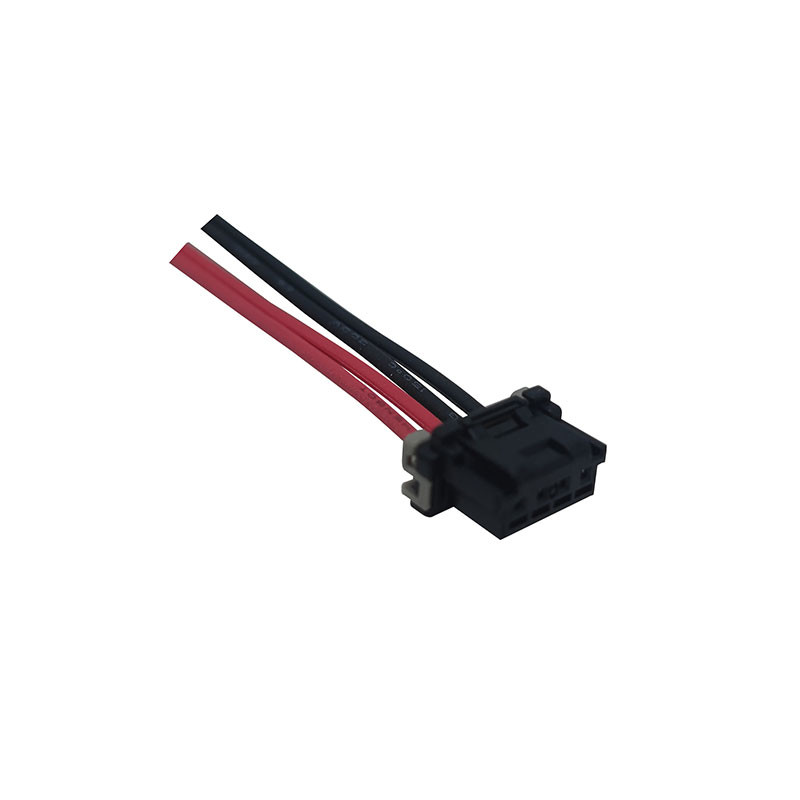

رابط: مولكس 50515104, 5051538000, 5051520400
الرسم:
