| مكان المنشأ: | انهوى ، الصين |
|---|---|
| اسم العلامة التجارية: | Hefei Jingpu Sensor Technology Co., Ltd |
| إصدار الشهادات: | RoHS, ISO9001 |
| رقم الموديل: | الهيئات المالية |
| الحد الأدنى لكمية: | 1000 PCS |
| الأسعار: | To be negotiated |
| تفاصيل التغليف: | علبة كرتونية |
| وقت التسليم: | 2-6 اسابيع |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | 1000 ك / م |
| قيمة المقاومة: | R25°C=10K±1% | قيمة بيتا: | B25 / 50 = 3950 كلفن ± 1٪ |
|---|---|---|---|
| مسبار: | انخفاض≤1.7-2.6)-φ3.2-4) | الأسلاك: | تفلون UL1332 24AWG 7/0.2 OD1.25TS 200 درجة مئوية أحمر |
| الطول: | (205+5/0)-(1.3-1.8) | ||
| تسليط الضوء: | 3950 جهاز استشعار درجة حرارة خزان المياه,جهاز استشعار درجة حرارة خزان المياه 10K 3950,جهاز استشعار درجة حرارة خزان المياه 10K,10K 3950 Water Tank Temperature Sensor,10K Water Tank Temperature Sensor |
||

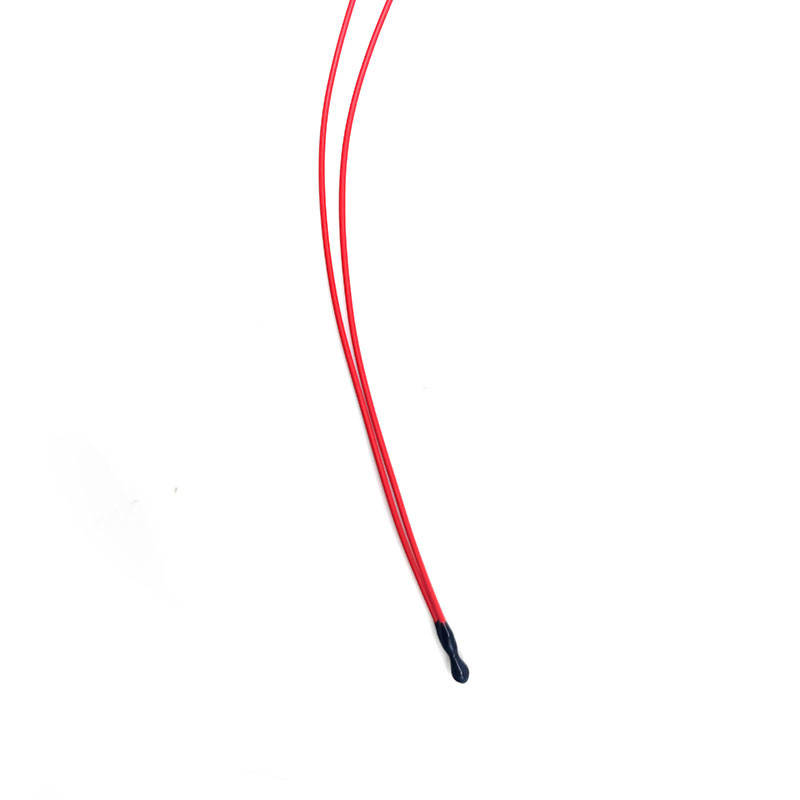

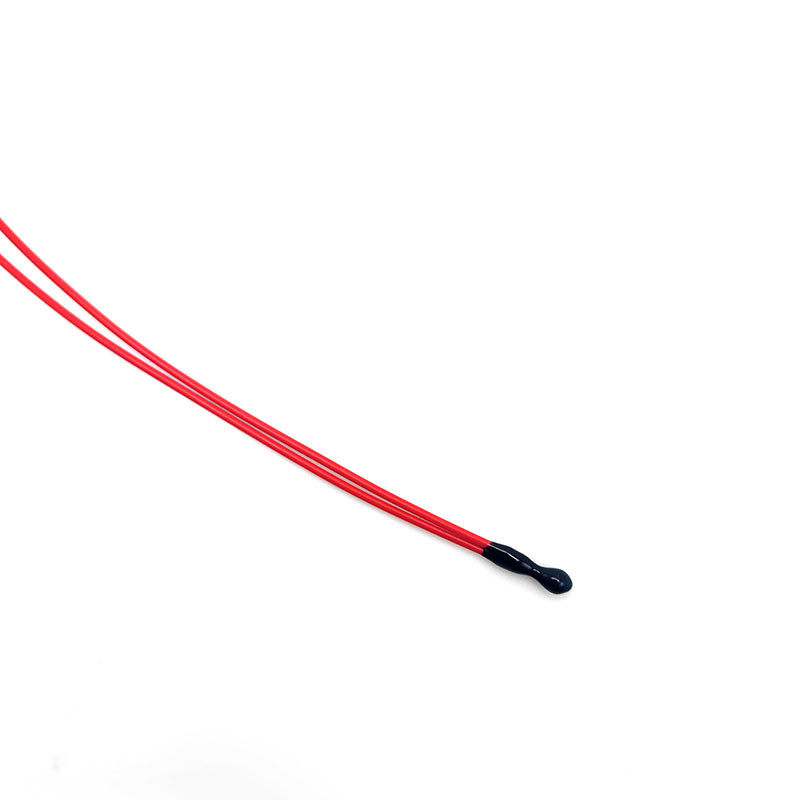

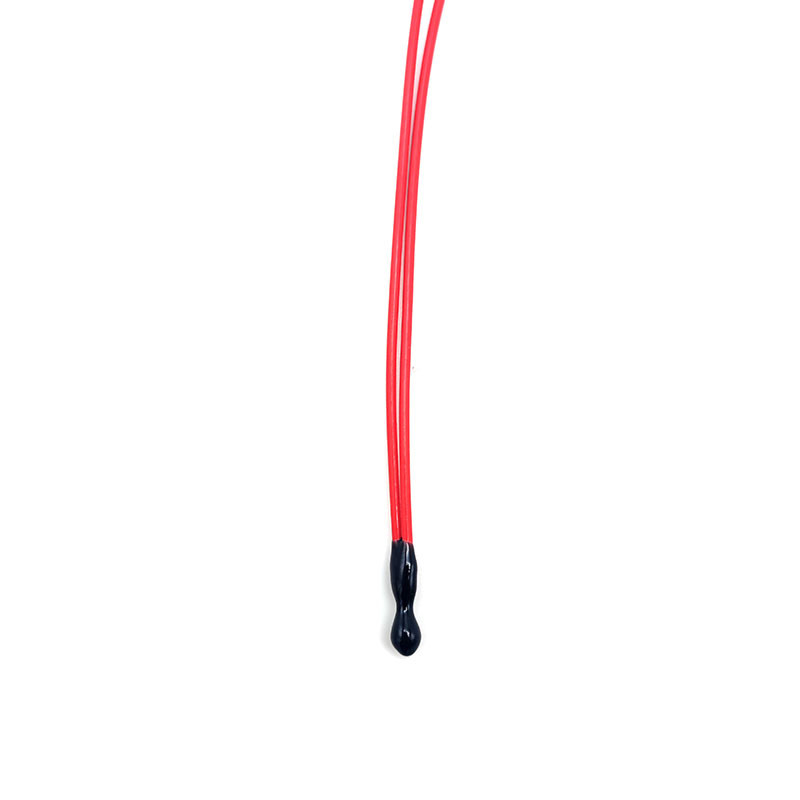

جهاز استشعار درجة حرارة خزان المياه 10K 3950
وصف المنتج:
يشير مستشعر درجة حرارة خزان المياه هذا عادة إلى نوع معين من NTC (معدل درجة الحرارة السلبية) الحرارة.
10K يشير إلى المقاومة الاسمية للحرارة عند درجة حرارة قياسية، عادة 25 درجة مئوية (77 درجة فهرنهايت). في هذه الحالة، فهذا يعني أن مقاومة الحرارة عند درجة حرارة 25 درجة مئوية هي حوالي 10000 أوم.
3950 يشير إلى قيمة بيتا (β) للترميستور. قيمة بيتا هي معيار يصف المنحنى المميز للترميستور. على وجه التحديد ،يشير إلى كيفية تغير المقاومة من ترمستور مع درجة الحرارةقيمة بيتا 3950 تعني أن مقاومة الترميستور تتغير بمعدل 3950 على نطاق درجة حرارة محدد.
الترمستور "10K 3950" هو نوع شائع يستخدم في تطبيقات استشعار درجة الحرارة مثل قياس درجة حرارة خزان المياه. تنخفض المقاومة مع زيادة درجة الحرارة ،بعد منحنى محدد بقيمة بيتا.
بالنسبة لتطبيقه في خزان المياه، فإنه عادة ما يستخدم لمراقبة درجة الحرارة والتحكم. يمكن أن تكون مضمنة داخل الخزان لقياس درجة حرارة المياه،توفير البيانات التي يمكن استخدامها لأغراض مختلفة مثل التحكم في عناصر التدفئة، لضمان ظروف تشغيل مثالية، أو تشغيل الإنذارات إذا تجاوزت درجات الحرارة عتبات معينة.
المعلم:
قيمة المقاومة: R25°C=10K±0.4%
قيمة بيتا: B25/50=3950K±1%

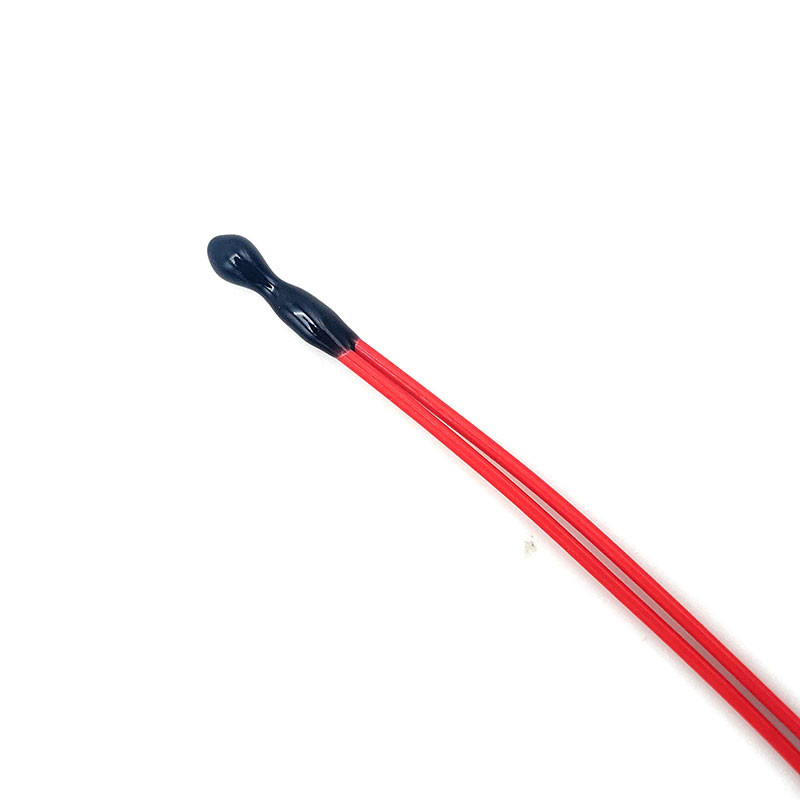

المسبار: رأس اليقطين Drop≤(1.7-2.5)-φ(3.2-4) *(14±1) أسود
السلك: Telon سلك واحد UL1332 24AWG 7/0.2 OD1.25 TS 200 °C الأحمر
الطول: (205±5)-(1.3-1.8)
العزل: DC500V≥1000MΩ في الهواء.
مقاومة الجهد: AC2800V في الهواء 1mA 1min بدون فلاش / بدون عطل.
الرسم:
