| مكان المنشأ: | هيفي، مقاطعة أنوهاي، الصين |
|---|---|
| اسم العلامة التجارية: | Jingpu |
| رقم الموديل: | MFP-PT1000 |
| الحد الأدنى لكمية: | 500 قطعة |
| الأسعار: | USD 3.0 /pc |
| تفاصيل التغليف: | تعبئة الصادرات القياسية للصالحة للإبحار |
| وقت التسليم: | 15-20days |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | 2000pcs شهريا |
| قرار بصري: | 15: 1 | درجة حرارة التخزين: | -20 ~ 80 درجة |
|---|---|---|---|
| R التسامح: | 1%،2%،3%،5%،10% | نوع الإخراج: | التناظرية |
| قيمة بيتا: | ب25/85=3435±1% | فئة الدقة: | 2B، B، A، 1/3B المستوى اختياري |
| مسبار: | R2-3.2 (T = 0.6) | ب التسامح: | 0.5%، 1%، 2%، 3% |
| كود IP: | IP64 | عينة مجانية: | نعم.. |
| نوع الحزمة: | جبل السطح | متوافق مع الـ Rohs: | نعم.. |
| النوع: | سطح جبل الحرارية | العادة: | متاحة |
| نطاق الحرارة: | -20-1200 درجة مئوية، اختياري | ||
| تسليط الضوء: | جهاز استشعار سطحي PT1000,جهاز استشعار سطحي PT1000 |
||
سطح جبل PT1000 جهاز استشعار نوع الزاوية اليمنى
وصف المنتج
العنصر هو جهاز استشعار درجة الحرارة PT1000 ذو جهاز قياس حلقات من نوع ملاك. يستخدم لقياس درجة الحرارة ومراقبتها. يتم تصنيعه من شركة هيفي جينغبو سنسور تكنولوجيا المحدودة.
الخصائص الكهربائية
العنصر هو جهاز استشعار درجة الحرارة PT1000 ذو سطح واحد
| اسم البند | الرمز | حالة الاختبار | متطلبات الأداء | الوحدة |
| المقاومة المعدنية | R0°C | 0°C±0.05°C | 1000 | Ω |
| مقاومة الجهد | هيبوت |
في الهواء الهادئ AC1500V 1mA 1s |
لا يوجد انهيار | V |
| نطاق درجة حرارة التشغيل | الـ OTR | في الهواء الهادئ | -40 درجة مئوية إلى 105 درجة مئوية | °C |
رسم الحجم لجهاز استشعار درجة الحرارة PT1000
| العنصر رقم | الاسم | مواصفات المواد | كمية | ملاحظات |
| 1 | رقاقة NTC | جهاز استشعار PT1000 | 1 | |
| 2 | القشرة/المنشأة | (الملاك الأيمن) RNB5-10 | 1 | |
| 3 | تغليف | الراتنج الايبوكسي | 1 | أسود |
| 4 | أنبوب | أنبوب قابل للتقلصФ5.0*(20±3) mm | 1 | أسود |
| 5 | كابل | الأسلاك المعزولة XLPE UL4411 24AWG 125°C | 1 |
إشعار العملية
1.1 التطبيق: قياس وتحكم درجة الحرارة
1.2 تجنب خطأ القياس الناجم عن التدفئة الذاتية عند عبور التيار الزائد
1.3 تجنب الصدمة الحرارية المفرطة ، يجب أن تضرب ضربة الهواء الساخن على الأقل 10 ملم إلى المسبار في حالة الحاجة إلى توصيل أنبوب حماية من الانكماش الحراري
1.4 درجة حرارة التخزين: 0°C~50°C، ≤75%RH. تجنب في غازات تآكل وبيئة أشعة الشمس. بعد فتح العبوة، تحتاج إلى إغلاقها مرة أخرى.
1.5 وفقاً لهيكل الترميستور الـ Epoxy Encapsulated ntc ، عند تثبيت المستخدم النهائي ، لتجنب أن يتعرض رأس الـ Epoxy لقوة سحب كبيرة وقوة ثني من سلك الرصاص.يتم التحكم في سلك الرصاص عند نقطة الانحناء أو نقطة القوة على سلك الرصاص 6 ملم أو أقل تحت رأس الختمحتى لا تؤذي الشريحة، مما يؤدي إلى انزلاق المقاومة وحتى دائرة مفتوحة، وخاصة عندما يتم تسخين المكونات.

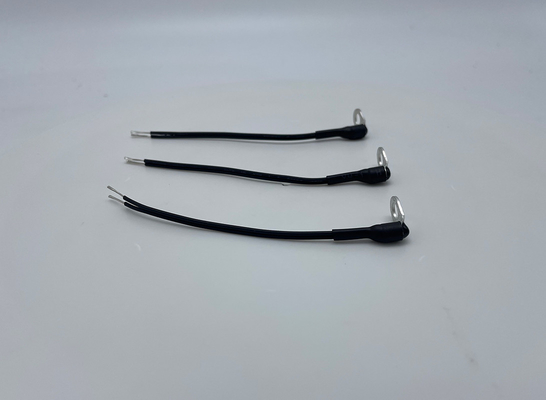

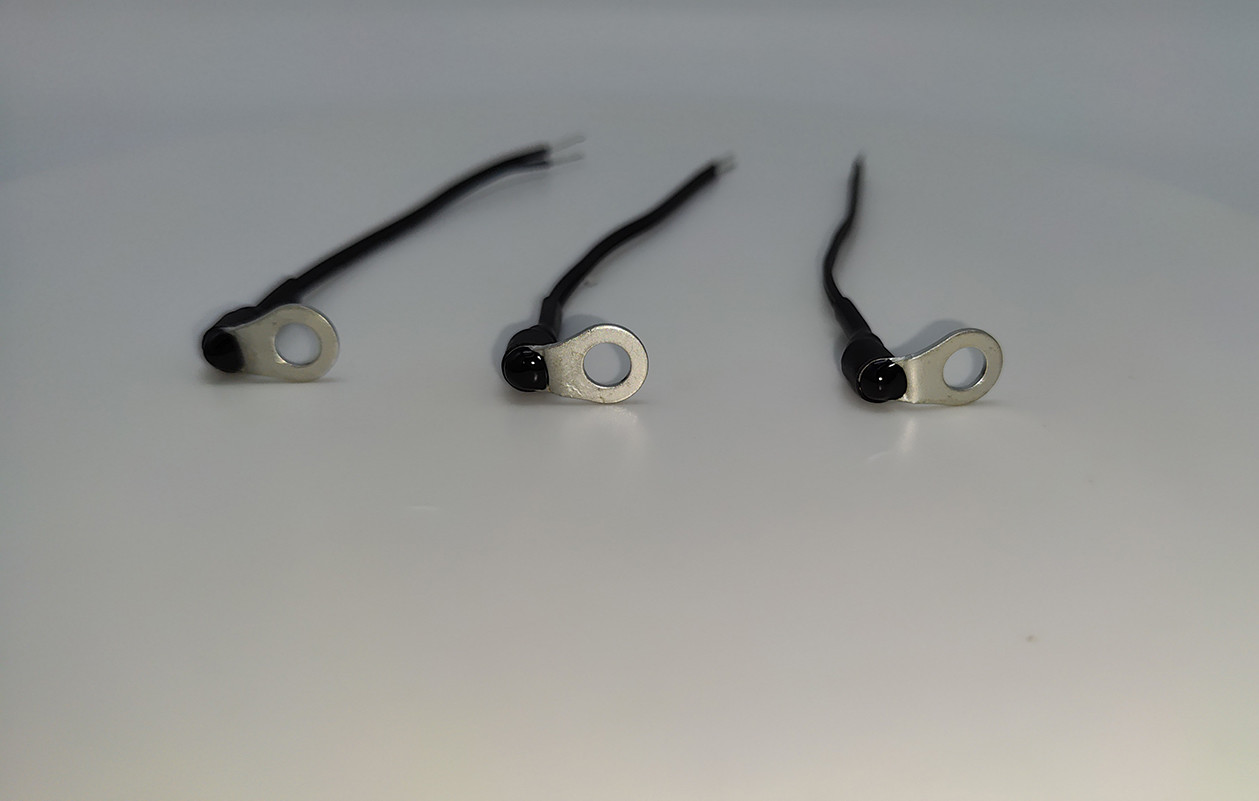

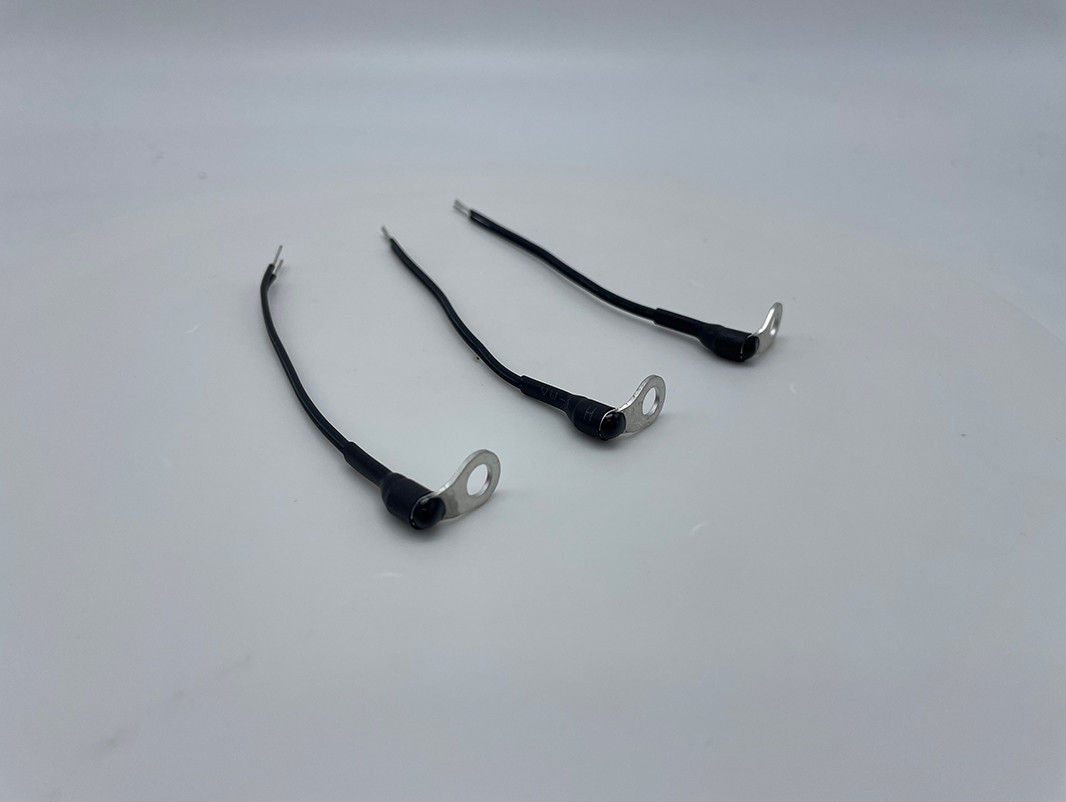

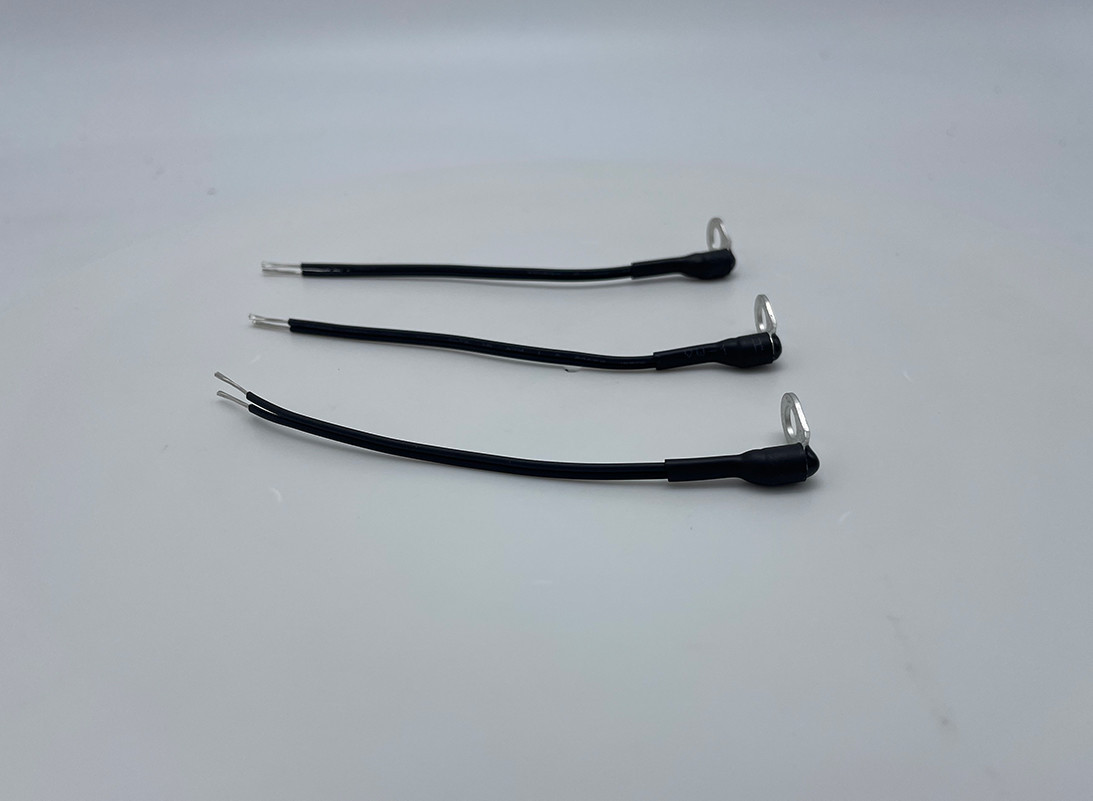

صور المنتج
تطبيق المنتج
قياس الحرارة ومراقبتها
بطارية للسيارات
شاحن البطارية
جهاز صناعي
الأجهزة المنزلية
