| مكان المنشأ: | هيفي، مقاطعة أنوهاي، الصين |
|---|---|
| إصدار الشهادات: | ISO13485 |
| رقم الموديل: | MF5A-7 |
| الحد الأدنى لكمية: | 500 قطعة |
| الأسعار: | USD 4.80 /PC |
| تفاصيل التغليف: | التعبئة العادية للتصدير |
| وقت التسليم: | 20-25 يوم عمل |
| شروط الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على العرض: | 3000 قطعة / الشهر |
| البحرية: | الشحن الجوي أو غيره | إشارة الخروج: | التناظرية |
|---|---|---|---|
| نطاق الحرارة: | 0 ℃ ~ 50 ℃ | ب التسامح: | 0.5٪ |
| درجة الحرارة القصوى: | 260 درجة مئوية | مواد الاستشعار: | البلاتين |
| الدقة: | +/- 0.2 درجة فهرنهايت | العزل: | حماية جيدة |
| التسامح: | (25 ~ 45) درجة مئوية ± 0.1 درجة مئوية | طلاء: | حماية من الحرارة الزائدة |
| مدة الحياة: | عمر أطول للمنتج | التخصيص: | نعم.. |
| وسادة رغوة: | لا شيء | درجة حرارة العمل: | من 0 درجة مئوية إلى +60 درجة مئوية |
| الحجم: | 16Fr （3.8） 630 مم |
جهاز استشعار درجة الحرارة الطبية المصغرة NTC
وصف المنتج
المنتج هو جهاز استشعار الحرارة الطبية من نوع NTCيتم تغليف الحرارة NTC المصغرة مع البروكسيد في أنابيب البوليميد مع خطوط سلك النيكل الصلبة معزولة بـ # 38 AWGيحتوي على ربط متوازي ويأتي في أطوال إجمالية قياسية من 3، 6 و 12 بوصة.هذه المسبارات الحرارية مثالية للاستخدام مع المنازل المسبار الصغيرة والتطبيقات التي تتطلب وقت استجابة حرارية سريعة.
معلومات الهندسة
قطر نموذجي 0.023 بوصة
حجم السلك النموذجي # 38 AWG
الرصاص: النيكل الصلب، عزل البوليستراميد
المواد: البوكسي، البوليميد
ثابت التبديد النموذجي: 0.2mW/°C في الهواء الهادئ
الوقت النموذجي الثابت في الهواء الهادئ: 3 ثواني كحد أقصى
خصائص المقاومة / الحرارة
| درجة الحرارة (°C) | 223Fu5 |
| -10 | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
بيانات الموثوقية
| البند | ظروف الاختبار | المعايير |
| سقوط حر | ثلاث مرات السقوط الطبيعي إلى ألواح القيقب من ارتفاع 1 متر | △R، △B±0.5٪ |
| الحرارة الجافة | 1000 ساعة عند 70 درجة مئوية | △R، △B±0.5٪ |
| الحرارة الرطبة | 1000 ساعة عند درجة حرارة 70 درجة مئوية ورطوبة 90٪ إلى 95٪ | △R، △B±0.5٪ |
|
دورة الحرارة (صدمة حرارية) |
سبع دورات على النحو التالي: 1-20 درجة مئوية لمدة 12 ساعة 2درجة حرارة الغرفة لمدة دقيقة 355 درجة مئوية لمدة 12 ساعة 4درجة حرارة الغرفة لمدة دقيقة |
△R، △B±0.5٪ |
طريقة الاتصال
يمكن لحام سلك الرصاص إلى أسلاك أكبر عن طريق لفها حول السلك الأكبر ثم لحامها.
الحذر
يتم تصنيع مسبار NTC الحرارية المصغرة بواسطة عملية أشباه الموصلات. بسبب بنيتها الدقيقة ، يكون المستشعر حساسًا
التفريغ الكهربائي في نفس الطريقة كما هي الدوائر المتكاملة الشائعة.
من أجل منع تلف أو فشل جهاز الاستشعار يوصى باتخاذ الاحتياطات المناسبة ضد عند التعامل معه.
عدم حماية جهاز الاستشعار من ESD يمكن أن يسبب أيضا تلف المعدات المثبتة مع جهاز الاستشعار لأن التفريغ الكهربائي يمكن أن يسبب تغيرات بسيطة في المعلمات،مما يعني أن جهاز الاستشعار قد لا يستوفي مواصفاته المنشورة.

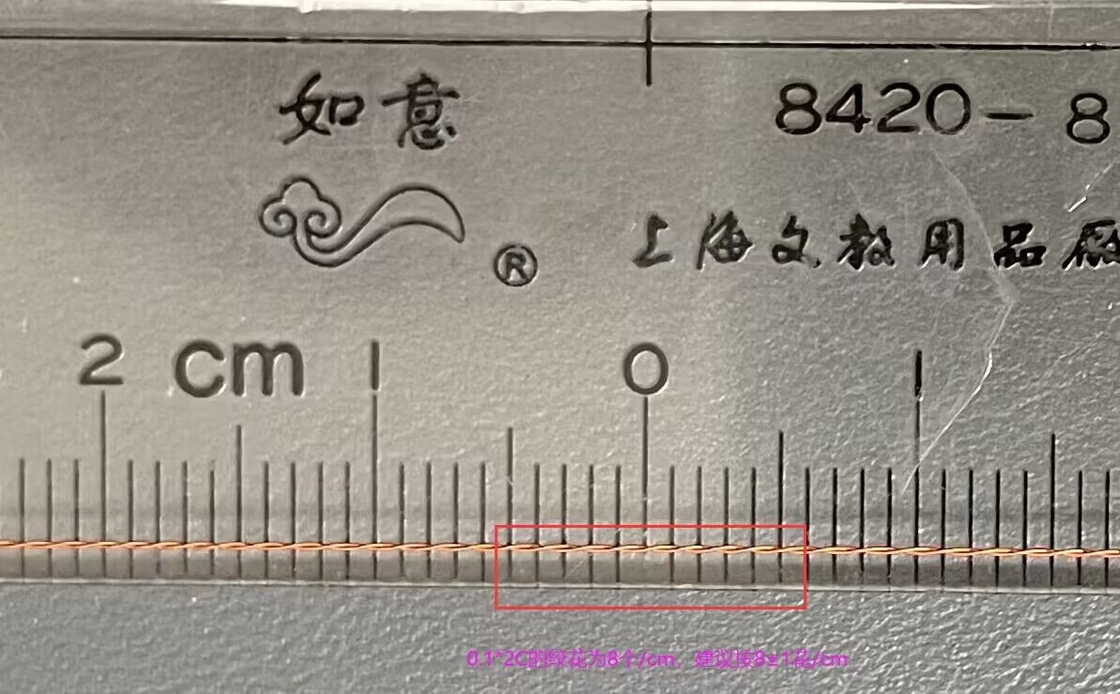

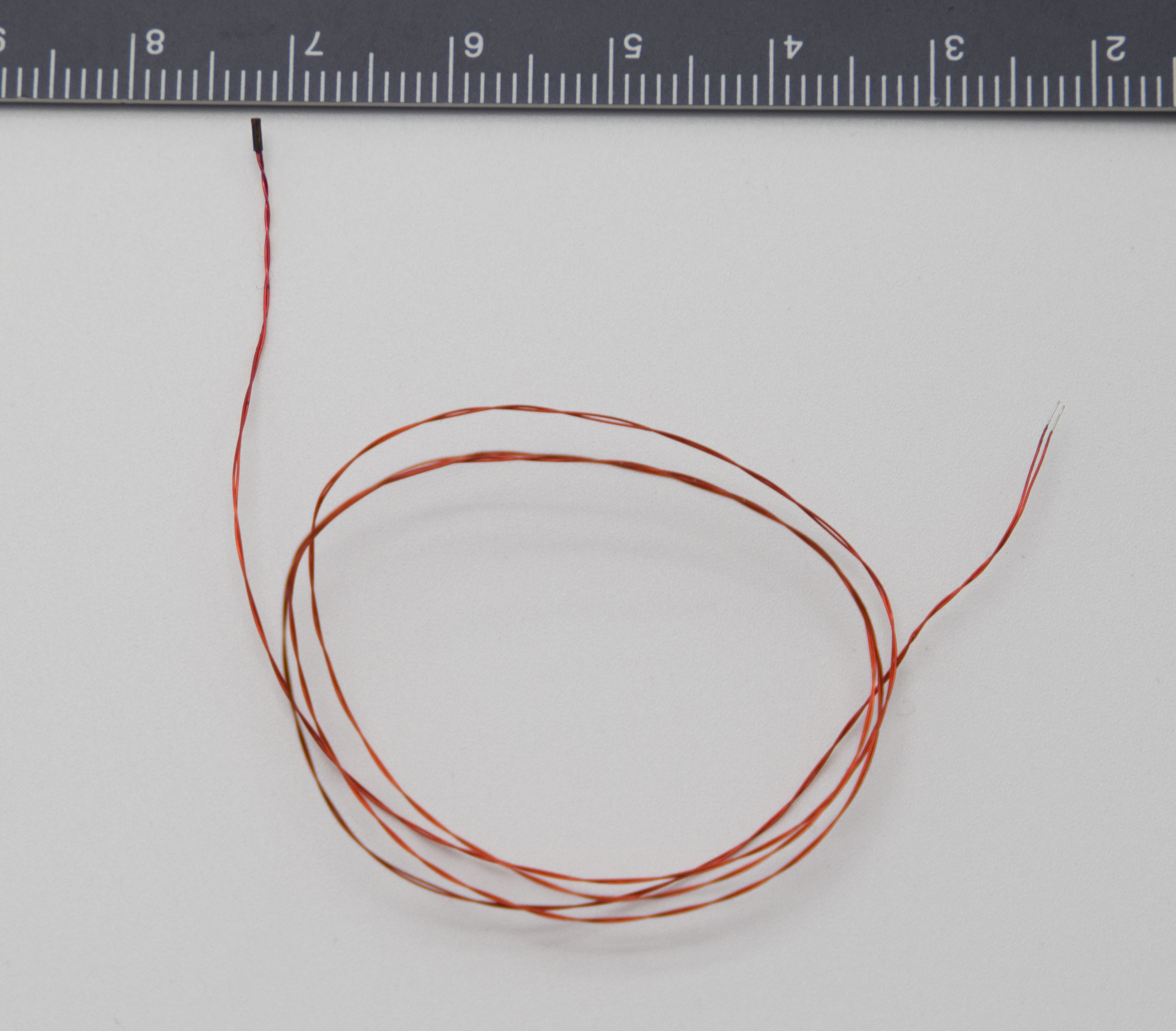

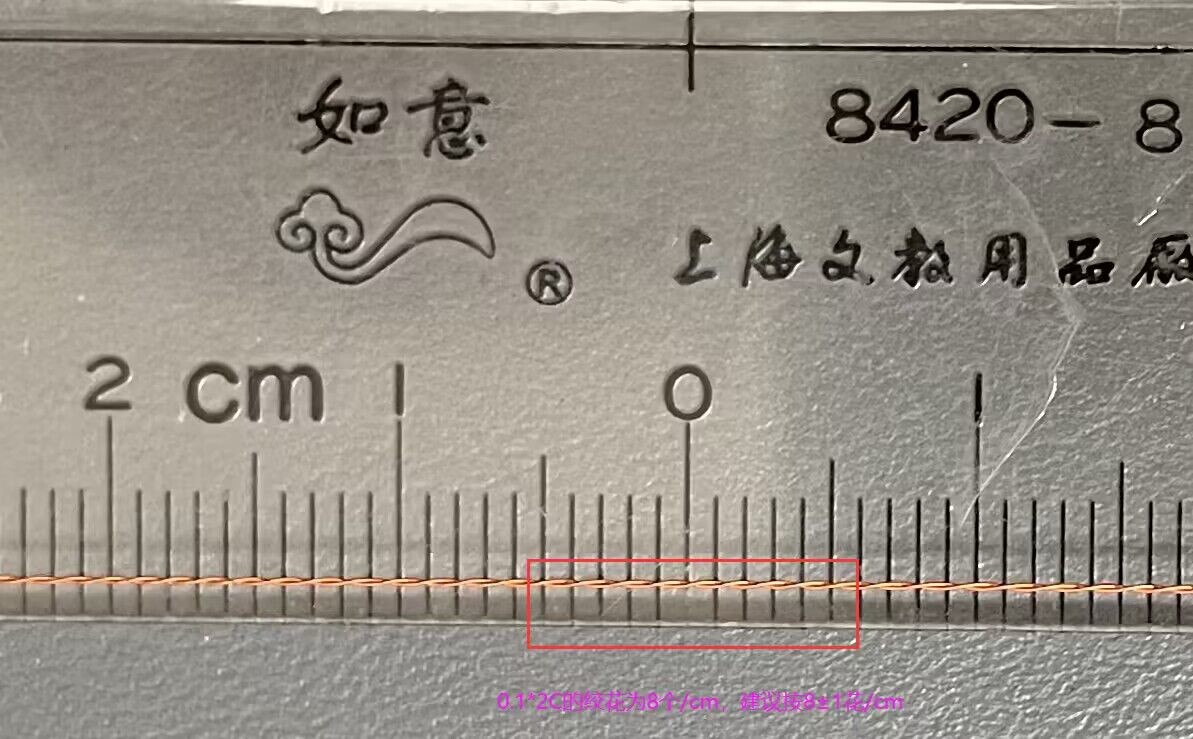

صورة المنتج
