| مكان المنشأ: | خفي ، آنهوي ، الصين |
|---|---|
| اسم العلامة التجارية: | Jingpu Brand |
| إصدار الشهادات: | CE,ROHS,ISO |
| رقم الموديل: | MF5A-3 |
| الحد الأدنى لكمية: | 1000 |
| الأسعار: | USD 0.1-5 /PCS |
| تفاصيل التغليف: | التعبئة الكرتون |
| وقت التسليم: | 2-7 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 200 مليون في السنة |
| طريقة التثبيت: | إدخال | طريقة الاستشعار: | المقاومة |
|---|---|---|---|
| نوع إشارة الإخراج: | نوع التناظرية | مواد: | سيراميك |
| قياس العازل: | درجة الحرارة | كود IP: | IP64 |
| حزمة النقل: | التعبئة الكرتون | مظهر: | أبيض |
| ضمان: | سنتان | خدمة ما بعد البيع: | تاكيد الجودة |
| التخصيص: | نعم | درجة حرارة التشغيل: | -40 ℃ ~ 125 ℃ |
| قيمة المقاومة: | العادة | قيمة ب: | العادة |
| شحن: | الشحن الجوي أو السريع | الأسلاك: | بولي كلوريد الفينيل ، تفلون ، عزل المينا |
| تسليط الضوء: | الثرمستور NTC المطلي بالإيبوكسي,إدخال الثرمستور NTC,الثرمستور المصغر NTC |
||
مصغرة متعددة الاستخدامات NTC الثرمستور المغلفة الايبوكسي
تعليمات موجزة:
يتم تصنيع الثرمستور NTC المطلي بالإيبوكسي من سلسلة MF5A-3 من شركة Hefei Jingpu Sensor Technology Co.، Ltd.إنها تتألف من سلك الرصاص الفولاذي المغطى بالنحاس ، ورقاقة NTC الملحومة وراتنج الإيبوكسي.ميزات المستشعر: بسيطة وعملية ودقة عالية.تتراوح قيمة المقاومة الاختيارية من 0.3kΩ إلى 2000kΩ ، وتتراوح قيمة بيتا من 2500K إلى 4500K.يتم تطبيق الثرمستورات NTC المطلية بالإيبوكسي على نطاق واسع للأجهزة المنزلية والسيارات والمعدات الطبية وأداة الطاقة وما إلى ذلك.
سمات:
• الامتثال لمعيار RoHS
• تصميم مصغر
• جيد للتبادل
• نطاق درجة حرارة التشغيل: -40 درجة مئوية ~ 125 درجة مئوية
• مستشعر درجة حرارة الحالة الصلبة منخفض التكلفة
• حساسية عالية للتغيرات في درجات الحرارة
• مناسبة لقياس درجة الحرارة والتحكم والتعويض
• تفاوتات مقاومة قياسية تصل إلى ± 1٪
طلب:
• الأجهزة المنزلية مثل الثلاجة ، المجفف ، التدفئة والتهوية وتكييف الهواء وغيرها
• قطع غيار السيارات
• المعدات الطبية مثل الشاشات والقسطرة
• اداة التشغيل
رمز رقم الجزء:
الهيكل والأبعاد: (الوحدة: مم)
المواصفات الكهربائية:
| Rec.at 25℃(kΩ) | قيمة بيتا | (في الهواء)Pmax(ميغاواط) | δ(ميغاواط /℃) | ثابت الوقت الحراري τ(ثانية.) | نطاق درجة حرارة التشغيل Tإل-تح (℃) | الطول الاجمالي L (مم) |
| 1 | ب25/85= 3435 | حوالي 60 | ماكس 2.5 | ماكس 20 | -40 ℃ ~ 125 ℃ | 8 ~ 36 |
| 1.5 | ب25/50= 3850 | |||||
| 1.5 | ب25/50= 3935 | |||||
| 2 | ب25/85= 3550 | |||||
| 2 | ب25/85= 3935 | |||||
| 2.08 | ب25/85= 3580 | |||||
| 2.2 | ب25/50= 3935 | |||||
| 3 | ب25/50= 3950 | |||||
| 5 | ب25/50= 3470 | |||||
| 5 | ب25/50= 3950 | |||||
| 8 | ب25/100= 3988 | |||||
| 10 | ب25/85= 3435 | |||||
| 10 | ب25/50= 3470 | |||||
| 10 | ب25/50= 3935 | |||||
| 10 | ب25/50= 3950 | |||||
| 20 | ب25/50= 3950 | |||||
| 47 | ب25/50= 3950 | |||||
| 50 | ب25/50= 3950 | |||||
| 50 | ب25/50= 4200 | |||||
| 100 | ب25/50= 4200 | |||||
| 200 | ب25/50= 4200 | |||||
| 500 | ب25/50= 4450 | |||||
| 1000 | ب25/85= 4600 |

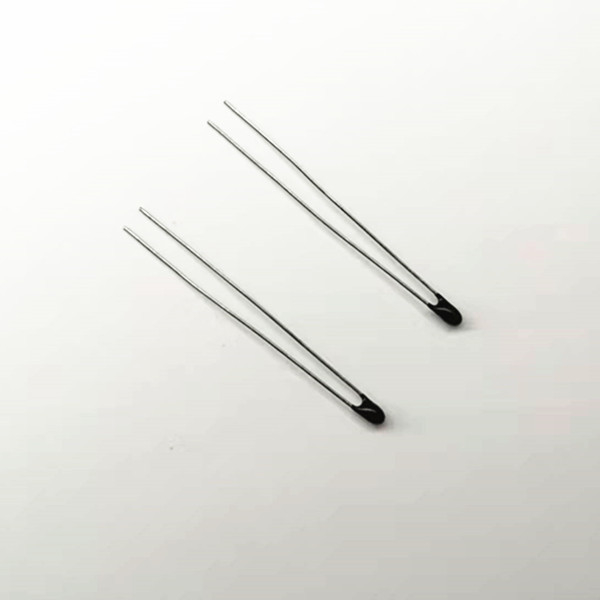

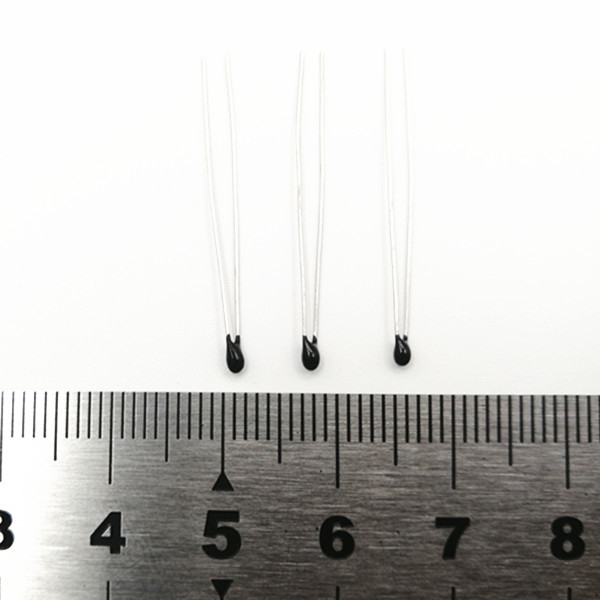

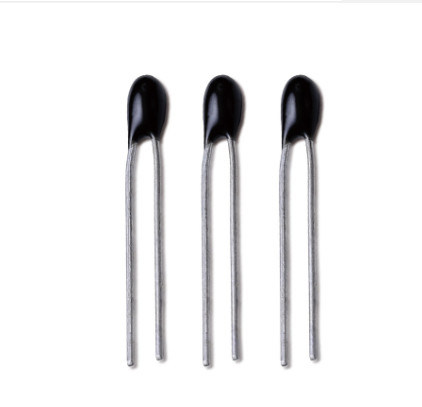

صورة المنتج:

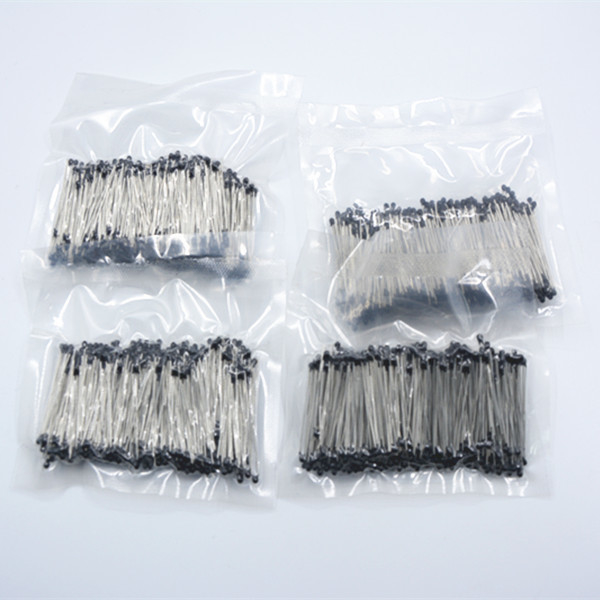

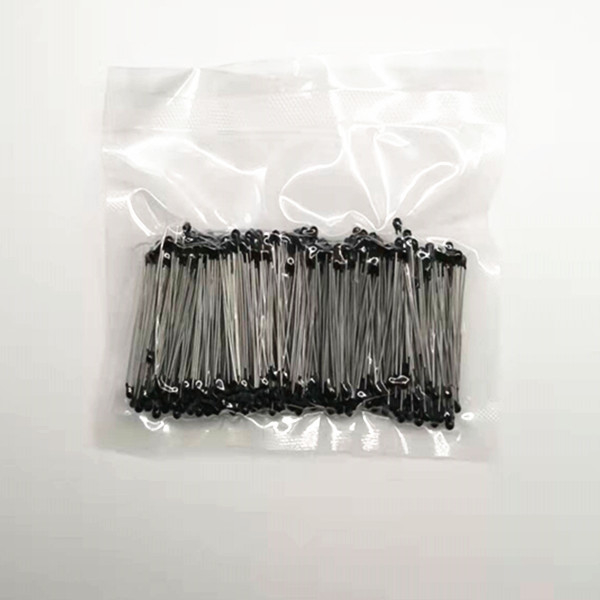

التعبئة القياسية (التعبئة الداخلية): 500 قطعة / بوليباغ
إشعار العملية
1.التطبيق: قياس درجة الحرارة والتحكم فيها ；
2.يتم التحكم في التيار المتدفق عبر NTC ضمن نطاق Pmax لتجنب خطأ القياس الناجم عن التسخين الذاتي للمكون.
3.تجنب الصدمة الحرارية المفرطة ، يجب أن تضرب ضربة الهواء الساخن 30 مم على الأقل إلى المسبار في حالة الحاجة إلى توصيل أنبوب الحماية من الانكماش الحراري.
4.درجة حرارة التخزين -10 40 ℃ ، ≤ 75٪ RH ； تجنبها في بيئة غازات تآكل وبيئة مضاءة بنور الشمس ؛بعد فتح العبوة ، يجب إغلاقها مرة أخرى.
